LED封装现状如何，未来趋势走向何方？

摘要： 第一部分：LED封装的现状当前，LED封装市场已经形成了多元化的技术格局，主要可以分为以下几个主流方向,它们各自服务于不同的应用领域，传统封装技术（仍在广泛应用）这是市场存量最大、...

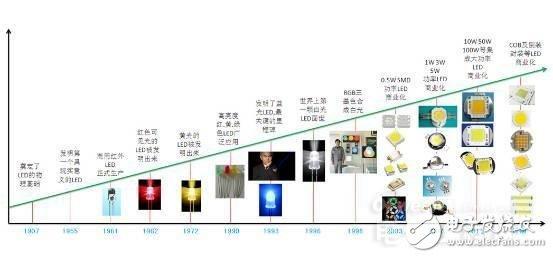

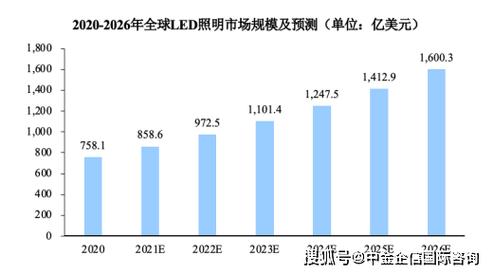

第一部分：LED封装的现状

当前，LED封装市场已经形成了多元化的技术格局，主要可以分为以下几个主流方向,它们各自服务于不同的应用领域。

传统封装技术（仍在广泛应用）

这是市场存量最大、应用最广的技术,主要包括：

• 直插式封装:

  • 特点: 最古老的封装形式,使用环氧树脂或硅胶将LED芯片封装在带有两个引脚的圆形或方形外壳中。
  • 现状: 主要用于指示灯、装饰灯、小家电等对光效、散热要求不高的领域，由于光效低、散热差,正在被主流照明市场淘汰。

• 食人鱼/PLCC封装:

  • 特点: 改进的直插式封装，散热性能更好，光通量更高,焊接方便。
  • 现状: 在汽车信号灯、部分背光和商业照明中仍有应用,但市场份额也在逐渐被更先进的SMD封装蚕食。

• 表面贴装器件:


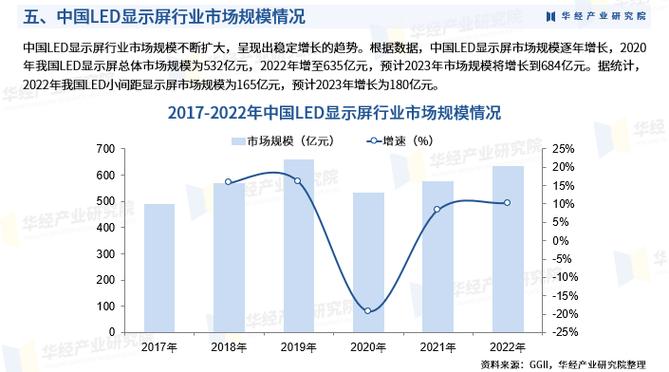

  （图片来源网络，侵删）
  • 特点: 这是目前绝对的主流，LED芯片被直接贴焊在PCB板上，实现了高密度、自动化生产，根据支架和封装形态，又分为：
    • 3528/2835: 常规功率，性价比高，广泛应用于商业照明、面板灯、球泡灯等。
    • 5050: 功率稍大，可集成RGB三色芯片,用于全彩显示屏和动态照明。
    • 3030/3031: 功率更高（0.5W-1W），光效和散热性能优于3528,是中高端商业照明的首选。
    • 5630: 高功率（0.5W-1W），光通量高，常用于需要高亮度的筒灯、射灯等。
  • 现状: SMD封装凭借其优异的性能、灵活的设计和成熟的供应链，占据了照明、背光、显示屏等绝大多数市场。2835和3030是目前市场上的绝对主力。

高级封装技术（增长迅速）

为了满足更高亮度、更高可靠性、更小尺寸的需求，高级封装技术应运而生,并正在成为市场的新增长点。

• COB (Chip On Board) - 板上芯片封装:

  • 特点: 将多颗LED芯片直接集成在同一块基板上（通常是铝基板），然后用荧光胶进行整体封装，它不是封装单个LED，而是封装一个“LED灯板”。
  • 优势:
    • 高光密度: 无需单个LED的间距,可以实现非常高的像素密度。
    • 高可靠性: 减少了焊接点,降低了因单个LED失效导致整个灯具失效的风险。
    • 优异的光学设计: 光源面是一个均匀的发光面，易于实现二次光学设计,减少眩光。
    • 散热好: 芯片直接贴合在基板上,热量传导路径短。
  • 现状: 是当前封装技术升级的核心方向，广泛应用于高亮度显示屏（如P1.5-P2.5的小间距显示屏）、高亮度投光灯、舞台灯、汽车大灯等领域，随着Mini LED的发展，COB技术更是成为Mini/Micro LED显示屏实现高PPI（像素密度）的关键。

• COG (Chip On Glass) - 玻板上芯片封装:

  • 特点: 将LED芯片直接封装在玻璃基板上,主要用于液晶显示屏的背光模组。
  • 现状: 是中小尺寸显示屏（如手机、平板、车载屏幕）背光的主流技术，与传统的LED+导光板方案相比，COG可以实现超薄、高亮度、高均匀性的背光。

第二部分：LED封装的发展趋势

LED封装技术将围绕“更高、更小、更智能、更集成”的核心方向持续演进。

迈向Mini/Micro LED - “小”是核心驱动力

这是当前和未来几年最确定、最重要的趋势，Mini/Micro LED被视为下一代显示和照明的核心技术,其封装技术是实现商业化的关键。

• Mini LED (间距通常在0.2mm - 0.5mm):
  • 封装挑战: 芯片尺寸小、数量多、间距近，对固晶、焊接、巨量转移、修复工艺的精度要求极高。
  • 主流技术路径:
    • COB: 将大量Mini LED芯片先固晶在驱动基板上，再进行整体封装,是目前大尺寸电视和高端显示屏的主流方案。
    • COF (Chip on Film): 将芯片直接封装在柔性电路薄膜上，可以实现更轻薄、柔性弯曲的显示效果。
    • SMD: 将Mini LED芯片先封装成独立的SMD器件，再贴片到PCB上，工艺相对成熟,但密度受限。
• Micro LED (间距通常小于0.2mm):
  • 封装挑战: 芯片尺寸进入微米级，巨量转移（每颗芯片都需要精准放置）、巨量键合、修复、全彩化（RGB三色芯片的巨量转移）是巨大的技术壁垒。
  • 技术路径: 目前以COB+巨量转移为主流探索方向。混合集成（将红光和绿光LED芯片与蓝光Micro LED芯片集成）是解决全彩化难题的重要策略。

趋势总结: Mini LED封装技术已相对成熟并开始大规模商用，而Micro LED封装仍在攻克技术难关，是未来5-10年的重点研发方向。

高集成化与模块化

• 概念: 不再是提供单个LED或灯板，而是提供“光引擎”或“光模组”，即封装厂将LED芯片、驱动电路、散热结构、甚至光学元件（如透镜）集成在一个模块中,直接提供给灯具厂。
• 优势:
  • 简化灯具厂设计: 灯具厂只需将光模块集成到灯具外壳中,大大降低了技术门槛和生产复杂度。
  • 提升性能: 封装厂可以统一优化散热、光学和电气性能,产品一致性更好。
  • 降低成本: 规模化生产光模块,可以摊薄成本。
• 现状: 在商业照明（如办公灯、面板灯）和汽车照明领域已非常普遍。

智能化与可寻址

• 概念: 封装技术不再局限于“发光”，而是要支持“智能控制”，通过在封装中集成或预留控制接口,实现单个像素点的独立寻址和色彩控制。
• 技术实现:
  • 集成驱动IC: 在COB或COG封装中，直接集成驱动芯片,实现像素级控制。
  • 高压/AC LED: 通过特殊的封装和电路设计，使LED可以直接接入交流电，简化驱动电路,适用于智能照明和物联网应用。
• 现状: 主要应用于智能显示屏（如异形屏、透明屏）和动态氛围照明，随着物联网的发展,这一趋势将加速。

光学设计与材料创新

• 光学设计:
  • 自由曲面透镜: 利用3D打印等技术，设计出非球面、复杂的透镜，实现更精准的光束角控制、光斑整形,减少眩光和光污染。
  • 漫反射与二次光学: 通过特殊的荧光胶和结构设计，实现更柔和、均匀的面光源,提升视觉舒适度。
• 材料创新:
  • 荧光胶: 向更高稳定性、更高光效、更低热阻的硅胶方向发展，以满足高功率和Mini/Micro LED的需求。
  • 基板材料: 从传统的铝基板向陶瓷基板（如氮化铝AlN，导热性极佳）、金属基复合材料、复合金属基板等方向发展，以解决高功率和Mini/Micro LED的散热瓶颈。
  • 封装胶体: 研发更高折射率的封装材料，减少光在出光路径上的损失,提高出光效率。

绿色化与可持续性

• 无铅化: 持续符合RoHS等环保指令。
• 可回收设计: 考虑产品生命周期结束后的回收问题,使用更易分离的材料。
• 节能封装: 封装本身带来的光效损失要尽可能小,最大化LED芯片的发光效率。

LED封装行业正处在一个深刻的变革期，它不再是一个简单的后道加工环节，而是集光学、材料学、热力学、电子工程于一体的技术密集型产业，未来的竞争，将更多地体现在先进封装技术、系统集成能力和创新解决方案的比拼上。
