FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种半定制化的集成电路，它既像ASIC（专用集成电路）那样拥有高性能、低功耗的硬件特性，又像软件一样具有灵活可编程的优点，这种独特的“软硬结合”属性,使其在众多领域扮演着越来越重要的角色。

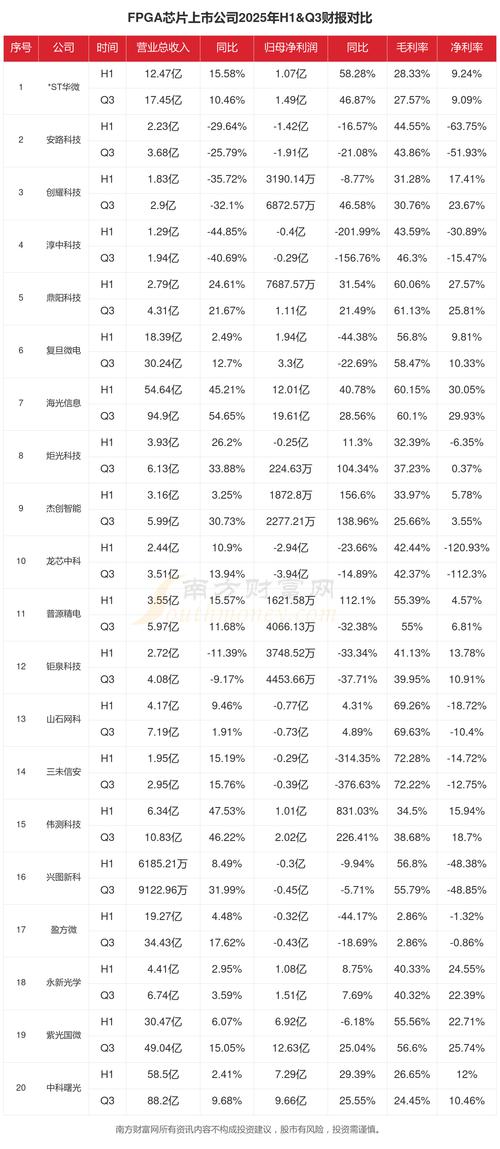

（图片来源网络，侵删）

FPGA技术现状

当前，FPGA技术已经发展得非常成熟，并深度嵌入到现代电子设计的各个环节,其现状可以从以下几个维度来概括：

市场格局：双寡头主导，生态为王

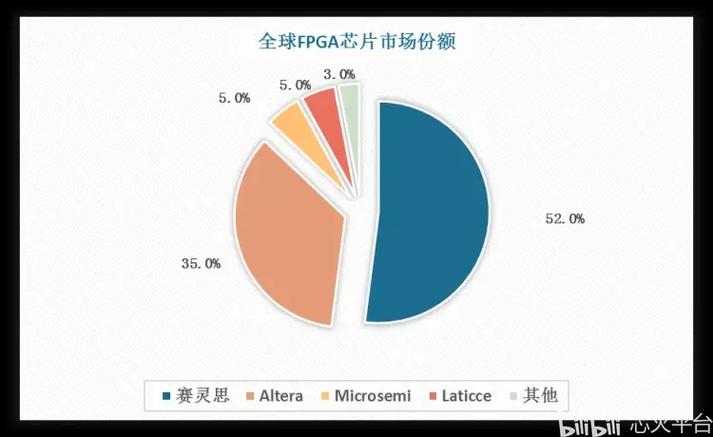

主要厂商： 全球FPGA市场基本被AMD（通过收购Xilinx）和Intel（通过收购Altera）两大巨头垄断，两者合计占据了超过90%的市场份额。
- AMD/Xilinx： 以其Versal系列为代表的ACAP（自适应计算加速平台）引领了异构计算的新方向，其产品线覆盖从低成本的Artix到高端的Kintex、Virtex以及AI和数据中心专用的Versal，其Vivado/Vitis开发工具链和HLS（高层次综合）技术非常成熟。
- Intel/Altera： 以其Agilex系列作为旗舰产品，强调其在性能、功耗和AI集成度上的优势，其Quartus Prime开发工具和OpenCL SDK为软件工程师提供了更友好的编程模型，Intel在CPU+FPGA异构计算平台（如Intel CPU + Stratix 10/Agilex）方面投入巨大。

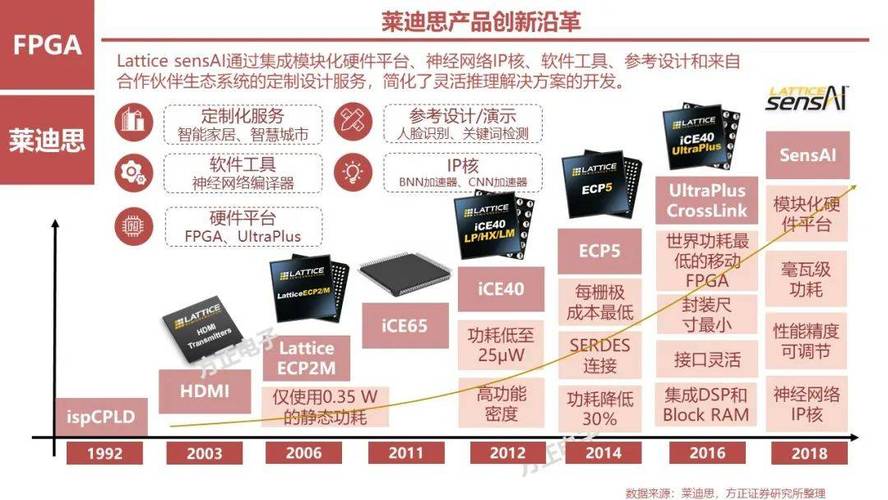

其他玩家： Lattice Semiconductor（专注于低功耗、小尺寸的FPGA，如iCE40和Nexus系列）和Microchip（原Microsemi）（专注于高可靠性、抗辐射的军工和航空航天领域）在各自的细分市场也占据重要地位。

技术特点：高性能、高集成、异构化

制程工艺： 主流FPGA已全面进入7nm、5nm甚至更先进的工艺节点，这使得FPGA在集成度和性能上能够与最先进的ASIC和SoC（System on Chip）相抗衡。
核心架构：
- 逻辑资源： 拥有大量的查找表、触发器和嵌入式RAM块,用于实现复杂的数字逻辑。
- 硬核IP： 集成了大量高性能的硬核模块，如高速收发器（支持数百Gbps甚至Tbps级别的SerDes）、PCIe控制器、以太网MAC、DDR内存控制器等,这些硬核保证了FPGA在接口和连接性上的优势。
- DSP模块： 内置了大量的专用DSP（数字信号处理）切片，每个切片通常包含乘法器和累加器，使其在AI/ML、5G、图像处理等计算密集型任务中表现出色。
异构计算成为主流： 现代高端FPGA不再是孤立的逻辑阵列，而是集成了CPU核心（如ARM Cortex-A/R系列）、AI引擎和可编程逻辑的异构计算平台，Xilinx Versal就包含标量引擎（ARM核）、自适应引擎（FPGA逻辑）和AI引擎（可编程矩阵加速器）。

应用领域：从“胶水逻辑”到“加速引擎”

FPGA的应用范围已经远远超出了传统的“胶水逻辑”（连接不同芯片）和原型验证范畴,成为关键领域的核心加速器。

数据中心与云计算： 这是目前FPGA增长最快的市场，用于网络功能虚拟化、数据库加速、AI推理/训练、视频转码等，各大云厂商（如Amazon AWS EC2 F1 instances, Microsoft Azure FPGA, Alibaba Cloud FPGA）都提供FPGA实例服务。
5G通信： 5G基站中的基带处理单元、前传/中传/回传网络对实时性和灵活性要求极高，FPGA是理想的选择,它能灵活支持不同的通信协议和标准。
人工智能与机器学习： FPGA的并行处理能力和低延迟特性使其成为AI加速的有力竞争者，尤其是在边缘计算场景，FPGA可以定制化实现轻量化的神经网络模型，平衡性能、功耗和成本。
汽车电子： 用于高级驾驶辅助系统、激光雷达信号处理、车载信息娱乐系统等，汽车领域对功能安全和高可靠性的要求,使得FPGA的可确定性编程优势凸显。
工业与国防： 在工业自动化、电机控制、雷达信号处理、加密解密等需要高可靠性和实时性的领域,FPGA依然是不可替代的技术。

开发模式：从RTL到更高层次的抽象

RTL设计： 传统的硬件描述语言（Verilog/VHDL）仍然是设计高性能、关键路径电路的基础。
高层次综合： 使用C/C++/SystemC进行算法描述，由工具自动生成RTL代码，极大地提高了设计效率，缩短了开发周期,尤其适合算法工程师。
OpenCL / Vitis AI： 提供了更接近软件编程模型的框架，让不熟悉硬件的软件开发者也能在FPGA上进行编程,进一步降低了FPGA的使用门槛。

FPGA技术发展趋势

面向未来，FPGA技术正朝着更加智能化、平台化和标准化的方向发展。

AI深度融合，成为“AI原生”硬件

专用AI引擎： FPGA将集成更多、更高效的AI专用硬件模块，如高带宽的矩阵乘法单元、片上高带宽内存，以及针对Transformer等新型网络结构的优化硬件，使其成为真正的“AI原生”加速器。
软件栈智能化： 开发工具链（如Vitis AI, Intel oneAPI）将更加智能，能够自动进行模型优化、算子映射和内存布局，实现“一键式”AI模型部署,彻底屏蔽底层硬件细节。
边缘AI的爆发： 随着物联网和自动驾驶的发展，对低功耗、高能效的边缘AI计算需求激增，FPGA凭借其可重构性，能够针对特定任务进行极致优化，在能效比上优于通用CPU/GPU。

异构计算与Chiplet（芯粒）技术

更紧密的异构集成： 未来的FPGA平台将不仅仅是CPU+FPGA，而是会集成GPU、NPU（神经网络处理单元）、光模块接口等多种计算单元，通过片上网络进行高效互联，形成一个统一的、可编程的异构计算系统。
Chiplet成为新趋势： 采用先进封装技术（如2.5D/3D封装），将不同工艺、不同功能的“芯粒”（如计算芯粒、I/O芯粒、内存芯粒）封装在一起，这将打破单一芯片的性能和成本限制，实现类似“乐高积木”式的灵活组合，FPGA作为“胶水”和“调度中心”的角色将更加重要。

“软件定义”与标准化编程模型

抽象化与标准化： 为了解决FPGA开发难度大的问题，行业正致力于推广OpenCL、SYCL等跨厂商的标准化编程语言，目标是让开发者编写一次代码，就能在不同厂商的FPGA硬件上运行，像开发CPU/GPU软件一样方便。
云原生FPGA： FPGA将更深度地融入云基础设施，提供容器化、Serverless（无服务器）等云原生服务，开发者无需关心底层硬件，只需通过API调用FPGA的加速功能，实现“FPGA即服务”。

安全性与硬件信任根

硬件级安全： 随着数据安全日益重要，FPGA将集成更强的硬件安全特性。物理不可克隆功能、加密引擎、安全启动和可信执行环境，为关键应用（如金融、医疗、国防）提供从硬件层开始的信任根。
防篡改与反逆向： 增强对设计知识产权的保护能力,防止设计被复制或篡改。

极致功耗优化

动态功耗管理： 未来的FPGA将具备更精细的功耗控制能力，可以根据工作负载动态调整时钟频率、电压，甚至部分关断不使用的逻辑区域，以实现“能效比”的最大化,这对于移动设备和边缘计算至关重要。
新材料与新架构： 探索使用新型半导体材料（如GaN, SiC）和创新的电路架构,从物理层面降低功耗。

FPGA正处在一个黄金发展期，它不再是传统意义上的“可编程逻辑器件”，而是演变为一个集计算、连接、智能于一体的异构计算平台。
