CMOS图像传感器未来将如何突破技术瓶颈？

摘要： 核心技术趋势：提升性能极限这是CMOS发展的根基,目标是实现“看得更清、更远、更快、更准”，像素尺寸：持续微缩趋势：像素尺寸不断减小，从早期的数微米（µm）发展到现在的0.8µm、...

核心技术趋势：提升性能极限

这是CMOS发展的根基,目标是实现“看得更清、更远、更快、更准”。

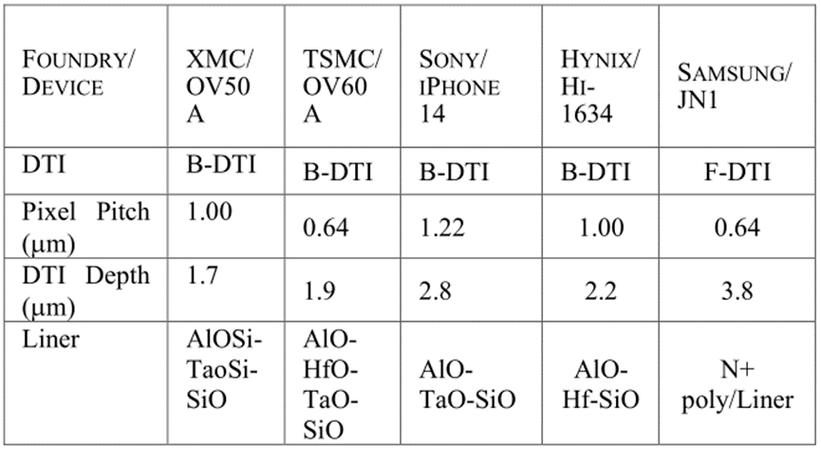

像素尺寸：持续微缩

• 趋势：像素尺寸不断减小，从早期的数微米（µm）发展到现在的0.8µm、0.64µm甚至更小。
• 驱动力：
  • 高像素：在有限的传感器面积内塞入更多像素，提升图像分辨率。
  • 小型化：减小像素尺寸有助于整个摄像头模组做得更薄、更小，适用于手机、笔记本等紧凑型设备。
• 挑战与对策：
  • 挑战：像素变小，进光量减少，会导致图像噪点增加、动态范围下降。
  • 对策：采用先进的堆栈式结构，将像素阵列和信号处理电路分开，为像素层提供更多空间来优化光电二极管和微透镜，开发更大尺寸的传感器（如1英寸、1/1.28英寸）来平衡像素密度和进光量。

像素结构创新：提升感光能力

为了应对微缩带来的进光量问题,像素内部结构也在不断革新。

• 背照式：主流技术，将光电二极管翻转到电路层背面，减少光线在电路层中的遮挡和散射，大幅提升感光能力和信噪比。
• 堆栈式：在BSI基础上的进一步进化，将像素阵列和处理电路层像“三明治”一样垂直堆叠，这带来了两大优势：
  • 速度更快：电路层可以做得更复杂，支持更高的帧率。
  • 功能更强：可以在像素层下方集成更多功能，如DRAM（用于高速缓存）、处理器等。
• 新结构探索：
  • PDAF (相位检测自动对焦)：在像素中集成微型透镜或特殊结构，用于快速、精准的对焦。
  • 四合一/像素合并：将相邻四个小像素合并成一个“超级像素”，在低光下通过合并信号来大幅提升感光量，牺牲部分分辨率换取更好的画质。
  • 全局快门：传统卷帘快门在拍摄高速运动物体时会产生果冻效应，全局快门可以同时曝光所有像素，避免形变，对于机器视觉、高速摄影至关重要，目前正从高端向中端市场渗透。

分辨率：从“够用”到“极致”

• 趋势：像素数持续攀升，从主流的4800万、1亿像素，向2亿、4亿甚至更高发展。
• 应用：
  • 智能手机：实现高倍率数码变质（裁切放大）而不损失过多画质。
  • 专业摄影：提供超高分辨率，便于后期裁切和大幅打印。
  • 计算摄影：超高分辨率图像为AI算法提供海量细节，实现更好的降噪、超分辨率重建和景深效果。

应用驱动趋势：从“看见”到“看懂”

CMOS传感器不再孤立存在,而是作为整个视觉系统的“前端感知单元”，与AI、计算紧密结合。

计算摄影与AI融合

• 趋势：传感器本身的设计和输出越来越为AI算法服务。
• 表现：
  • 原生RAW域处理：传感器直接输出更接近原始信息的RAW数据，为AI降噪、HDR合成等提供最佳素材。
  • 事件驱动传感器：这是一种革命性的技术，它不是以固定帧率拍摄，而是只在像素检测到亮度变化时才输出信息（“事件”），这种异步工作方式极大地降低了功耗和数据量，非常适合高速、低功耗的场景，如手势识别、无人机避障、AR/VR。
  • 集成AI处理单元：在传感器内部或紧邻的芯片上集成NPU（神经网络处理单元），实现“端侧AI”，让传感器具备初步的图像识别、物体分类能力，只将有价值的信息传输出去，减轻主处理器负担。

光谱拓展：从“可见光”到“全光谱”

• 趋势：传感器不再局限于捕捉可见光，而是向红外、紫外等波段扩展。
• 应用：
  • 多光谱/高光谱成像：通过在传感器前集成滤光片，或在像素上制作不同光谱响应的滤色器，可以捕捉到物体在不同光谱下的反射信息，这在工业检测（如识别材料缺陷）、农业（监测作物健康）、医疗（组织分析）等领域有巨大价值。
  • 红外成像：用于夜视、安防监控、体温检测等。

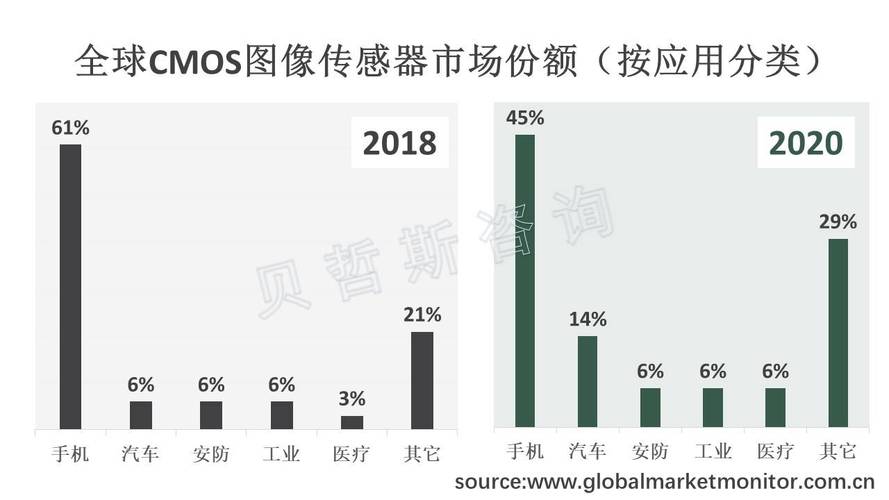

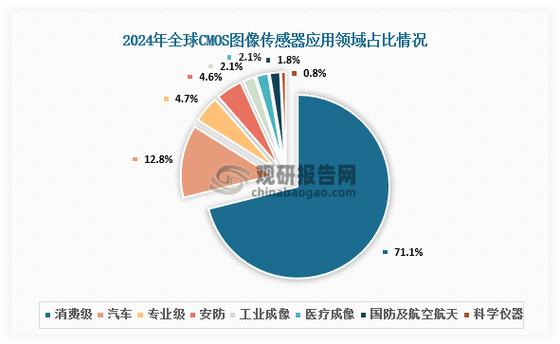

新兴领域趋势：开辟全新市场

CMOS传感器的应用边界正在被不断拓宽。

汽车视觉：自动驾驶的“眼睛”

这是CMOS传感器增长最快的领域之一。

• 要求：超高可靠性、宽动态范围、高动态范围、全局快门、功能安全。
• 应用：
  • 环视系统：360度泊车辅助。
  • 前置感知：用于ADAS（高级驾驶辅助系统）的摄像头，识别车道线、车辆、行人、交通标志等，像素从200万向800万甚至更高发展。
  • 舱内感知：通过红外摄像头实现驾驶员监控系统，监测驾驶员的疲劳、分心状态。

医疗与生命科学

• 趋势：向更高分辨率、更高帧率、更高灵敏度发展。
• 应用：
  • 内窥镜：更小、更高清的探头，实现微创检查。
  • 细胞分析：高速捕捉细胞运动，用于诊断和研究。
  • 基因测序：通过光学方法读取DNA序列，需要极高灵敏度的传感器。

机器视觉与工业自动化

• 趋势：追求极致的速度、精度和稳定性。
• 应用：
  • 3D成像：结合结构光、ToF（飞行时间）等技术，用于物体识别、尺寸测量、机器人引导等。
  • 高速检测：在生产线上以每秒数百帧的速度检测产品缺陷。

系统集成趋势：超越“传感器”本身

SoC化与集成化

• 趋势：CMOS传感器不再是一个孤立的芯片，而是向“系统级芯片”演进。
• 表现：
  • CIS + ISP + NPU：将图像信号处理器、甚至AI处理器集成在一起，形成一个高度集成的视觉解决方案，降低系统功耗、成本和复杂性。
  • “传感器即系统”：在传感器内部集成更多功能，如自动对焦马达驱动、图像稳定算法、HDR合成等，简化摄像头模组的设计。

CMOS图像传感器的发展趋势可以概括为以下几点：

1. 性能持续精进：通过微缩、堆栈、新结构，在分辨率、速度、感光能力上不断突破物理极限。
2. 智能深度融合：从被动记录转向主动感知，与AI、计算摄影紧密结合，让传感器“看懂”世界。
3. 应用场景爆炸式扩展：从消费电子延伸到汽车、医疗、工业等高附加值、专业化领域，催生对定制化、高性能传感器的巨大需求。
4. 系统高度集成：不再是一个独立的硬件，而是作为视觉系统的核心，向SoC化方向发展，提供更完整的解决方案。

CMOS图像传感器将不仅仅是“图像传感器”，而是智能视觉系统的感知核心，是万物互联和人工智能时代不可或缺的基础设施。
