半导体材料研究及发展趋势

半导体材料是整个信息社会的基石,被誉为“工业粮食”，从最基础的晶体管、集成电路，到通信、计算、存储、消费电子、人工智能、新能源汽车、物联网等所有高科技领域，都离不开半导体材料，其性能、成本和可靠性直接决定了电子信息技术的进步和产业格局的演变。

本文将从核心材料体系、前沿研究方向和未来发展趋势三个维度，系统阐述半导体材料的研究现状与未来图景。

第一部分：核心半导体材料体系（现状与基石）

当前,半导体产业已经形成了一个以硅为核心，化合物半导体为重要补充的多元化材料体系。

硅 - 绝对的霸主

• 地位：占据整个半导体市场超过95%的份额，是无可争议的“王者”。
• 优势：
  • 储量丰富：地壳中第二丰富的元素，成本极低。
  • 性能优异：拥有适度的禁带宽度（1.12 eV）、很高的本征载流子浓度和良好的氧化物（SiO₂）。
  • 工艺成熟：经过半个多世纪的发展，形成了全球最庞大、最完善、成本最低的加工工艺和产业链。
• 应用：几乎所有类型的集成电路，包括逻辑芯片（CPU、GPU）、存储芯片（DRAM、NAND Flash）、模拟芯片等。
• 技术瓶颈：随着摩尔定律逼近物理极限，硅材料的瓶颈日益凸显：
  • 尺寸极限：当晶体管尺寸进入几纳米级别时，量子隧穿效应和漏电流急剧增加，导致功耗失控。
  • 性能瓶颈：电子迁移率较低，限制了芯片的工作频率和运算速度。
  • 功耗瓶颈：单位面积功耗过高，导致芯片发热严重，难以进行更高密度的集成。

化合物半导体 - 性能的“特种兵”

为了突破硅的极限,化合物半导体应运而生，它们由两种或两种以上元素组成，通过调整元素组分和比例，可以“按需定制”其电学和光学特性。

• III-V族化合物半导体：


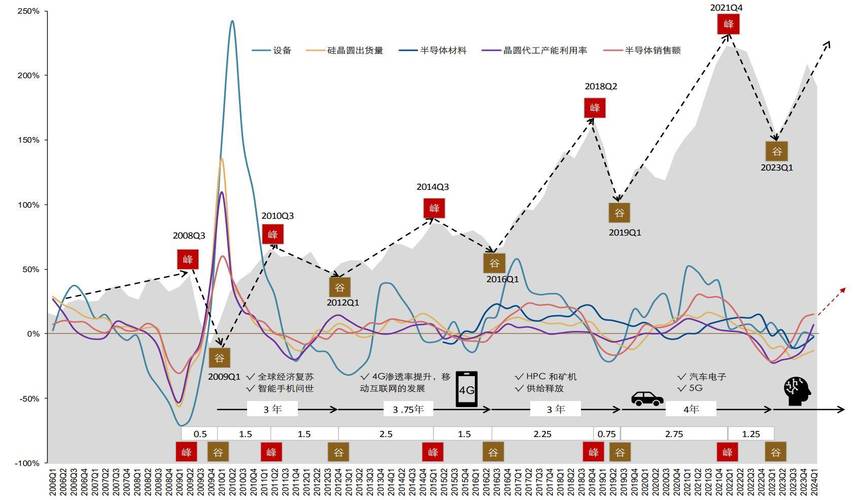

  （图片来源网络，侵删）
  • 代表材料：砷化镓、氮化镓、磷化铟。
  • 核心优势：高电子迁移率和直接带隙。
    • 高电子迁移率：意味着电子跑得更快，适合制作高频、高速器件。
    • 直接带隙：意味着光电转换效率高，适合制作光电器件。
  • 应用领域：
    • GaAs：主要用于手机射频前端（功率放大器）、卫星通信、雷达等领域。
    • GaN：被誉为“第三代半导体的明星”，在高压、高温、高频领域优势巨大，用于5G基站、快充充电器、电动汽车的逆变器、射频雷达等。
    • InP：是制作高速光通信激光器和探测器的核心材料。

• 宽禁带半导体 - 新时代的“主角”：

  • 代表材料：碳化硅、氮化镓（也常被归为此类）、氧化镓、金刚石。
  • 核心优势：宽禁带（> 3 eV），带来了卓越的物理特性：
    • 高击穿电场：可以承受更高的电压，器件可以做得更薄、更小。
    • 高热导率：散热性能极佳，适用于高温环境。
    • 高电子饱和漂移速率：支持更高的工作频率。
    • 强抗辐射能力：适用于航空航天等特殊领域。
  • 应用领域：
    • SiC：目前商业化最成熟的宽禁带半导体，主攻新能源汽车（电驱系统、车载充电器、电源模块）、光伏逆变器、智能电网等高压大功率场景。
    • GaN：除了在电力电子领域的应用，在快充、5G射频、数据中心电源等领域也大放异彩。
    • Ga₂O₃ / Diamond：尚处于研发和早期商业化阶段，被认为是未来超越SiC的潜力股，尤其适用于超高压、超高频领域。

• 二维材料 - 未来的“颠覆者”？

  • 代表材料：二硫化钼、石墨烯。
  • 核心优势：极致的薄（原子级厚度），带来独特的量子效应和极高的载流子迁移率。
  • 应用前景：被认为是延续摩尔定律的潜在方案之一，可用于超短沟道晶体管、柔性电子、传感器等，但目前面临材料制备、器件集成和稳定性等巨大挑战。

第二部分：前沿研究方向

为了应对未来需求,全球顶尖科研机构和企业在以下几个方向上展开了激烈竞争。

新型半导体材料的探索与突破

• 氧化镓：通过熔体法或化学气相沉积法制备高质量、大尺寸的晶圆，其优势在于原料（氧化镓）成本极低，且可以继承部分硅基工艺，研究重点在于提升n型和p型掺杂效率，降低器件导通电阻。
• 金刚石：拥有自然界最高的热导率和极高的击穿场强，是终极的半导体材料，难点在于高质量、大尺寸单晶的制备（目前主流是CVD法）和高效的p型掺杂技术。
• 氮化铝：具有超宽的禁带（~6.2 eV）和极高的击穿场强，是深紫外光电器件的理想材料，可用于水净化、杀菌、医疗探测等领域。
• 钙钛矿材料：在光伏和发光领域展现出惊人效率，有望用于下一代高效太阳能电池和微型LED显示。

先进制程与异质集成技术

• 先进逻辑工艺：
  • FinFET（鳍式场效应晶体管）：已经是当前主流技术，通过三维结构有效控制漏电流。
  • GAA（环绕栅极晶体管）：是FinFET的下一代技术，栅极将沟道完全包裹， electrostatic control（静电控制）能力更强，是实现2nm及以下工艺的关键。
• 先进封装与异质集成：
  • Chiplet（芯粒）技术：将不同功能、不同工艺、不同材料的“小芯片”集成在一个封装内，这打破了单一晶圆尺寸的限制，可以将Si、GaAs、SiC、GaN等不同材料的芯片优势互补，实现“最优组合”，是延续摩尔定律的重要路径。
  • 5D/3D封装：通过硅中介层或TSV（硅通孔）技术，在垂直方向上堆叠芯片，极大地缩短了互连距离，提高了带宽和能效。

新材料与新结构的结合

• 二维材料晶体管：将MoS₂等二维材料作为沟道，与传统的硅栅极结合，制造出原子级厚度的晶体管，有望突破硅的尺寸极限。
• 铁电存储器：利用如HfO₂等材料中的铁电效应，开发新一代非易失性存储器，其速度和 endurance（耐久性）远超现有的闪存。
• 磁存储器：如MRAM、STT-MRAM，利用电子的自旋进行存储，具有高速、低功耗、非易失性的优点，正在逐步替代部分SRAM和闪存。

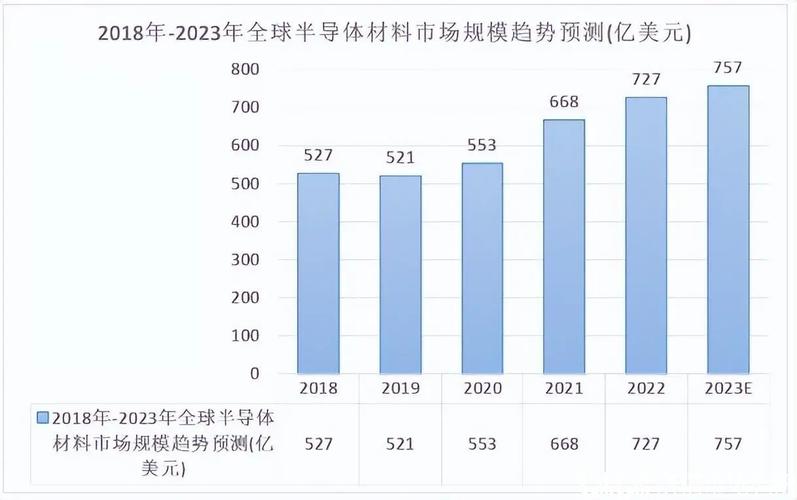

第三部分：未来发展趋势

综合来看,半导体材料领域未来将呈现以下几大核心趋势：

从“单一材料”到“多材料并存与融合”

半导体产业将不再是硅“一统天下”的局面，一个典型的电子系统或芯片，其内部可能会同时集成：

• 硅：用于复杂逻辑控制和核心计算。
• SiC/GaN：用于电源管理和功率输出。
• GaAs/InP：用于高速射频和光通信。
• 新型二维/钙钛矿材料：用于特定功能的传感器或新型存储。

异质集成将成为将这些不同材料“粘合”在一起的关键技术，实现系统性能的最大化。

从“尺寸微缩”到“功能多样化”

摩尔定律的物理极限使得单纯的尺寸微缩越来越困难,未来的发展将更加注重“超越摩尔定律”（More than Moore），即通过引入新材料、新结构、新功能来提升芯片的整体价值。第三代半导体的崛起正是这一趋势的集中体现，它们不追求极致的集成度，而是追求在特定场景下的性能、效率和可靠性的突破。

从“通用计算”到“场景化定制”

随着人工智能、物联网、自动驾驶等应用的兴起，对芯片的需求越来越“场景化”，这要求半导体材料具备更强的可定制性。

• AI芯片：需要低功耗、高并行计算能力，可能需要结合存算一体等新架构和新材料。
• 自动驾驶芯片：需要强大的数据处理能力和高可靠性，SiC/GaN在车载电源和激光雷达中扮演关键角色。
• 物联网设备：需要超低功耗，可能需要新型二维材料或柔性电子材料。

从“技术驱动”到“生态与安全驱动”

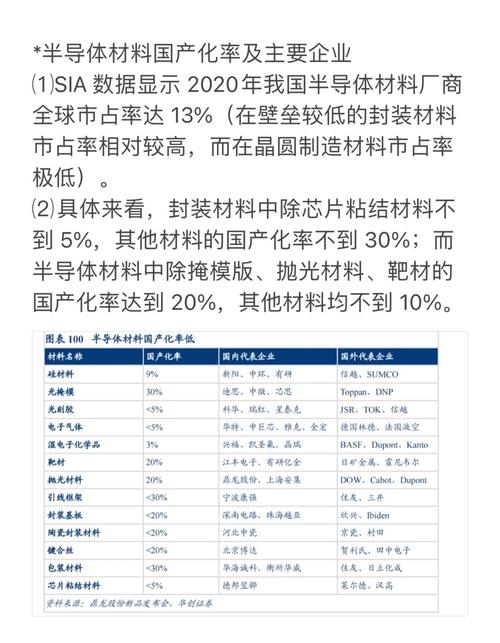

• 供应链安全：地缘政治因素使得各国都高度重视半导体产业链的自主可控，这推动了在关键设备和材料上的国产化替代浪潮，尤其是在SiC、GaN等战略新兴材料领域。
• 绿色低碳：“双碳”目标下，降低芯片和电子产品的能耗成为重要议题，宽禁带半导体因其高效率、低损耗的特性，是实现绿色能源和节能电子的核心技术。
• 开源与协作：面对日益高昂的研发成本，Chiplet等技术的推广需要建立统一的行业标准（如UCIe联盟），这促进了产业生态的开放与协作。

半导体材料正处在一个承前启后、百花齐放的时代。硅作为基石，将继续通过先进封装和异构集成焕发新生。以SiC和GaN为代表的第三代半导体，将在能源、交通、通信等领域掀起一场效率革命，而氧化镓、金刚石等超宽禁带材料以及二维材料，则代表了更遥远的未来，它们正在实验室中积蓄力量，有望开启半导体技术的新篇章。

未来的竞争,不仅是单一材料性能的比拼，更是围绕新材料、新工艺、新架构构建的技术生态和产业生态的全面竞争，谁能在这场材料革命中占据先机，谁就能在未来的信息时代掌握核心话语权。
