三坐标测量机的发展趋势

摘要： 核心趋势概览三坐标测量机正从一个单纯的“事后检测”工具，转变为一个贯穿产品全生命周期的、智能、高效、集成、柔性的数据采集与决策中心，智能化与自动化这是当前最显著的趋势，CMM不再是...

核心趋势概览

三坐标测量机正从一个单纯的“事后检测”工具，转变为一个贯穿产品全生命周期的、智能、高效、集成、柔性的数据采集与决策中心。

智能化与自动化

这是当前最显著的趋势，CMM不再是需要人工操作和解读的孤立设备,而是智能制造体系中的一个智能节点。

• 智能编程与自学习:

  • 基于CAD的自动编程: 只需导入CAD模型，CMM软件就能自动生成测量路径、选择测头和评价元素,极大降低了对操作员经验的依赖。
  • AI驱动的路径优化: 人工智能算法可以分析零件特征，自动规划最优测量路径，避免碰撞,同时保证最高效率。
  • 自学习与模板复用: 对于批量零件，CMM可以“学习”并保存最优的测量方案，下次遇到同类零件时，一键调用，实现“零编程”快速检测。

• 智能诊断与预测性维护:

  • 设备内置的传感器可以实时监控温度、气压、振动等关键参数。
  • 通过大数据分析，AI模型可以预测关键部件（如导轨、电机）的潜在故障，提前预警，避免意外停机,保证生产的连续性。

• 自适应测量:

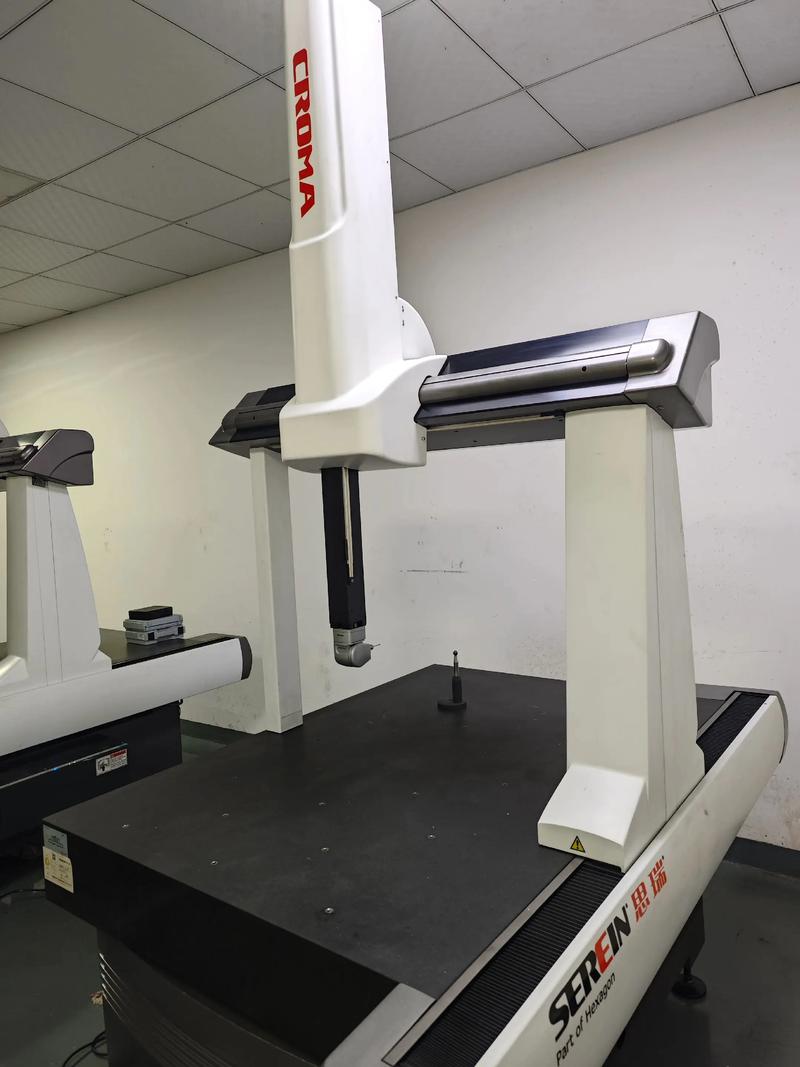

  （图片来源网络，侵删）

  在测量过程中，CMM可以根据实时数据（如公差带位置）动态调整后续的测量点密度或精度，在保证关键特征精度的同时,减少不必要的测量时间。

高精度与高效率的融合

精度和效率是永恒的追求，现代CMM的发展不再是单一指标的提升，而是二者的“鱼与熊掌兼得”。

• 动态性能提升: 通过优化机械结构（如更轻的移动部件）、采用更先进的驱动技术和控制算法，CMM在高速运动下仍能保持极高的动态精度，真正实现“又快又准”。
• 新材料与新工艺: 采用花岗岩、陶瓷、碳纤维等复合材料制造桥架和关键部件，这些材料具有优异的刚性、热稳定性和抗振性,从根本上保证了测量的稳定性和精度。
• 高速扫描技术: 高性能的扫描测头（如激光扫描测头、白光扫描测头）可以实现每秒数万个点的数据采集，不仅用于曲面轮廓测量，也越来越多地用于替代接触式测头进行快速尺寸评价,效率提升数倍甚至数十倍。

柔性化与多功能集成

为了适应小批量、多品种的柔性生产模式，CMM正在变得更加灵活和“多才多艺”。

• 多测头集成技术: 一台CMM可以集成多种测头系统，如接触式触发测头、扫描测头、非接触式激光测头、光学影像测头等，操作员可以根据不同的测量任务（如尺寸、形位公差、轮廓、粗糙度）在同一台设备上无缝切换，实现“一机多用”,减少零件在不同设备间的流转。
• 机器人复合式测量: 将CMM的测头或整个测量系统安装在机器人手臂上，形成机器人复合式测量单元，这种组合兼具机器人的大工作范围和CMM的高精度，特别适合大型、重型或形状复杂零件的现场测量。
• 可移动性与便携式CMM: 关节臂测量机和激光跟踪仪等便携式设备，打破了传统CMM固定测量场的限制，能够直接在生产线上、装配现场甚至户外进行测量，实现了“测量跟着零件走”。

软件定义测量

硬件是基础，但软件是CMM的灵魂，软件正变得越来越重要，甚至“定义”了测量的能力。

• “孪生”技术: CMM软件与数字孪生技术深度融合，在虚拟空间中创建一个与物理CMM完全一致的“孪生体”，可以在虚拟环境中进行编程、仿真和调试，确保程序万无一失后再在实体设备上执行,大大减少了试错成本和设备磨损。
• 大数据分析与闭环反馈: CMM采集的海量质量数据不再是孤立的结果，而是被上传到MES（制造执行系统）或QMS（质量管理系统）中，通过大数据分析，可以追溯质量问题根源，预测趋势，甚至将信息直接反馈给上游的CNC机床或3D打印机，实现制造过程的实时闭环控制。
• 云端协同与远程支持: 基于云平台的软件可以实现测量程序的远程管理、共享和更新，技术人员可以通过网络远程诊断和操作设备,大大提高了售后服务效率。

新型测量原理的拓展

除了传统的接触式测量，非接触和光学测量技术正扮演越来越重要的角色,尤其是在特定领域。

• 光学/非接触测量: 结构光、激光三角测量、共聚焦显微镜等光学技术，在测量柔软、易变形、薄壁或具有复杂微观结构的零件时，展现出巨大优势，它们可以实现全场、快速、无损的测量。
• 多传感器融合: 将光学、接触式、X射线等多种传感器数据融合，可以获得更全面、更完整的零件信息，用光学测头快速定位，再用接触式测头进行高精度精测,或用X射线CT检测内部缺陷。

三坐标测量机的发展趋势可以归纳为：

• 从“工具”到“系统”：不再是孤立的检测工具,而是融入整个智能制造生态系统的数据采集和决策节点。
• 从“人工”到“智能”：操作越来越自动化,决策越来越依赖数据和算法。
• 从“精度”到“价值”：追求的不仅是更高的精度，更是通过提供高质量数据，为提升产品质量、优化生产流程、降低成本创造更大的商业价值。

未来的CMM将是一个更聪明、更快、更灵活、更懂“业务”的智能测量平台，是推动工业迈向工业4.0不可或缺的关键一环。
