氮化铝研究现状如何，前景又在哪里？

摘要： 氮化铝简介氮化铝是一种由铝和氮组成的共价化合物，化学式为AlN,它具有一系列优异的物理和化学性质：超高导热性：理论热导率可达320 W/(m·K)，甚至更高，仅次于金刚石和BeO，...

氮化铝简介

氮化铝是一种由铝和氮组成的共价化合物，化学式为AlN,它具有一系列优异的物理和化学性质：

• 超高导热性：理论热导率可达320 W/(m·K)，甚至更高，仅次于金刚石和BeO，远超传统氧化铝陶瓷（约20-30 W/(m·K)）和大多数金属。
• 优异的电绝缘性：电阻率极高,是良好的电绝缘体。
• 低介电常数和低介电损耗：有利于高频信号传输,减少信号延迟和能量损耗。
• 与硅和碳化硅极好的热膨胀匹配性：这是其在电子封装领域获得青睐的关键。
• 高硬度、高刚度、高熔点：使其在耐磨、耐高温领域有广泛应用。
• 优异的化学稳定性：耐腐蚀、耐熔融金属侵蚀。

研究现状

当前，氮化铝的研究主要集中在以下几个核心领域,旨在解决其应用瓶颈并拓展新应用。

粉体制备技术：核心与基础

高质量的AlN粉体是制备高性能AlN陶瓷和所有下游应用的基础，研究重点在于降低氧含量、提高纯度、控制粒径和形貌。

• 主流方法：
  • 铝粉直接氮化法：工艺简单，成本低，但反应不完全，粉体中残留未反应的铝,且氧含量较高。
  • 碳热还原法：是目前工业化生产的主流，通过Al₂O₃和C在高温氮气下反应制得，此法工艺成熟，成本相对可控，但反应过程复杂，易引入碳杂质,且粉体团聚问题突出。
  • 化学气相沉积法：可以获得高纯度、粒径均匀的球形粉体，但成本极高,主要用于高端科研或特殊涂层。
• 研究热点：
  • 低成本、高纯度粉体制备新工艺：如自蔓延高温合成法、溶胶-凝胶法等,旨在突破碳热还原法的纯度和成本瓶颈。
  • 粉体表面改性：通过在粉体表面包覆一层薄薄的Y₂O₃、CaO等烧结助剂，改善其在烧结过程中的分散性和活性，从而降低烧结温度,提高最终陶瓷的性能。

烧结技术：决定性能的关键

纯AlN粉末很难致密烧结，通常需要添加烧结助剂，烧结的核心目标是实现高致密化、高热导率、高强度和优异的电学性能。

• 主流烧结方法：
  • 无压烧结：最常用的方法，工艺简单，成本低，常用烧结助剂为Y₂O₃、CaO、La₂O₃等稀土氧化物，它们在高温下形成液相,促进物质迁移和致密化。
  • 热压烧结：在施加压力和高温下进行，可获得接近理论密度的陶瓷，热导率非常高，但生产效率低，成本高,难以制备复杂形状的部件。
  • 放电等离子烧结：利用脉冲直流电流直接加热样品，升温速度快，烧结时间短，可在较低温度下实现快速致密化,是制备高质量AlN陶瓷的前沿技术。
• 研究热点：
  • 低温烧结：开发新型烧结助剂或复合助剂体系，力求在更低温度（如1600°C以下）下实现致密化，降低能耗，避免晶粒异常长大,从而保持高热导率。
  • 晶界工程：深入研究晶界的组成、结构和氧杂质行为，氧杂质在晶界处形成Al-O键，严重散射声子，是限制热导率的主要因素，通过调控晶界相,可以最大限度地减少氧的负面影响。
  • 复杂形状部件的无压烧结：通过优化浆料流变性和烧结工艺，实现复杂结构AlN陶瓷部件的一体化成型,满足封装需求。

应用研究：多元化的拓展

AlN的应用已经从传统的电子封装,向更广阔的领域渗透。

• 电子封装与基板领域（最成熟、最大市场）

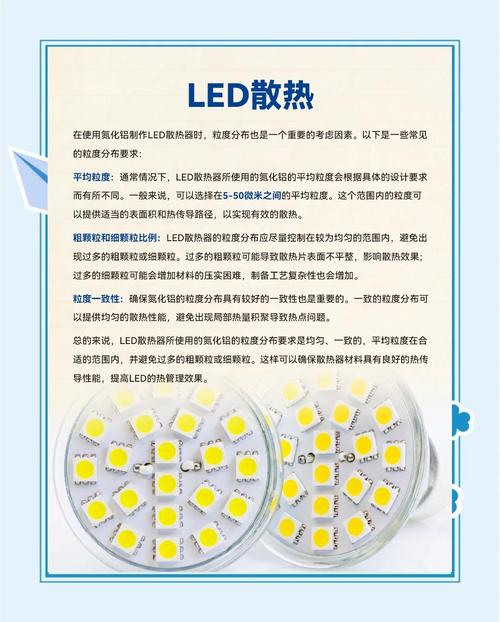

  • 现状：作为高功率LED、5G通信基站、IGBT、汽车电子、雷达系统等功率器件和射频器件的核心封装材料和基板材料，AlN正逐步替代传统的氧化铝和氧化铍，其优势在于能高效地将芯片产生的热量导出，解决器件的散热瓶颈，提高其可靠性、功率密度和工作寿命。
  • 研究前沿：开发多层共烧基板、嵌入式无源器件基板、超薄基板以及与铜、AMB（活性金属钎焊）等金属的键合技术。

• 第三代半导体领域（最具潜力的方向）

  • 现状：AlN本身是一种宽禁带半导体（禁带带隙约6.2 eV），是制备深紫外LED（波长<280 nm）和紫外激光器的理想材料,高质量的AlN单晶薄膜外延生长是研究的核心难点。
  • 研究前沿：
    • 同质外延：在AlN衬底上生长AlN基器件，这是终极目标,但成本极高。
    • 异质外延：在蓝宝石、SiC、Si等异质衬底上生长高质量的AlN薄膜，以降低成本，研究重点在于降低缺陷密度（如位错）,提高薄膜晶体质量。
    • AlGaN基器件：通过调控Al组分，制备AlGaN合金,用于制造从紫外到深紫外的发光器件和功率电子器件。

• 其他新兴应用领域

  • 声学滤波器：AlN具有压电效应，其机电耦合系数和声速使其成为制造高性能RF-SAW（表面声波）和BAW（体声波）滤波器的理想材料,广泛应用于5G手机射频前端。
  • 航空航天与核工业：利用其耐高温、抗辐射、高导热和轻质特性，用于制造飞行器雷达天线罩、核反应堆的耐中子辐射窗口等。
  • 金属熔炼坩埚：由于其耐熔融金属（如铝、镓）侵蚀的特性，用于制备高纯度金属和半导体单晶（如GaAs）。
  • 传感器：利用其压电性和高温稳定性，用于高温压力、加速度传感器。

前景与挑战

广阔的前景

1. 5G与6G通信的强力驱动：5G基站和未来的6G系统需要更高频率、更大带宽和更高功率的射频器件，AlN基滤波器和基板是不可或缺的核心组件,市场需求将持续爆发。
2. 新能源汽车与功率电子的黄金时代：电动汽车的电控系统（电机控制器、OBC、DC-DC）和充电桩需要大量高功率、高可靠性的IGBT和SiC模块,AlN陶瓷基板是解决其散热问题的最佳选择。
3. 紫外LED市场的崛起：随着杀菌消毒、水净化、光固化、医疗检测等应用场景的拓展，深紫外LED市场潜力巨大,高质量的AlN外延技术将是决定其成败的关键。
4. 物联网与人工智能：万物互联和AI计算需要大量的传感器和计算芯片，这些芯片也面临着散热挑战,为AlN提供了新的应用空间。

面临的挑战

1. 成本问题：高质量AlN粉体和单晶衬底的制备成本仍然高昂，限制了其在一些对成本敏感领域的普及,如何通过工艺创新和规模化生产来降低成本是产业化的关键。
2. 大尺寸、高质量单晶的制备：对于半导体应用，2英寸及以上的低位错密度AlN单晶衬底仍是全球范围内的技术难题,严重制约了紫外LED产业的发展。
3. 低温烧结与高热导率的平衡：在降低烧结温度以节约成本的同时，如何有效控制晶界氧含量，从而保持高热导率,是材料科学领域一个持续的挑战。
4. 复杂部件的可靠性与大规模生产：对于封装领域，如何实现复杂、高精度AlN陶瓷部件的低成本、高可靠性、大批量制造,是工程化应用中需要解决的实际问题。

氮化铝研究正处于一个“百花齐放、百家争鸣”的黄金时期，其研究现状呈现出“基础研究深入、应用领域拓宽、产业化进程加速”的特点。

• 基础研究聚焦于粉体制备、烧结机理和晶界工程,旨在不断提升材料本征性能。
• 应用研究则紧扣时代脉搏，以5G、新能源汽车、第三代半导体和紫外技术等前沿领域为牵引,不断挖掘AlN的潜力。

展望未来，随着制备技术的不断突破和生产成本的持续下降，氮化铝必将在未来的电子信息、能源、航空航天等高科技领域扮演越来越重要的角色，成为支撑下一代技术革命的关键基础材料之一，尽管仍面临成本、晶体质量等挑战，但其广阔的应用前景和巨大的市场潜力,预示着其研究和产业化将持续保持高速发展的态势。
