PCB超薄铜箔市场容量变化趋势如何？

摘要： PCB超薄铜箔市场正处于一个高速增长、结构性变化和技术驱动的阶段，其市场容量受下游应用领域，特别是高端电子产品的需求拉动，呈现出强劲的上升态势，并且这种趋势在未来5-10年内预计将...

PCB超薄铜箔市场正处于一个高速增长、结构性变化和技术驱动的阶段，其市场容量受下游应用领域，特别是高端电子产品的需求拉动，呈现出强劲的上升态势，并且这种趋势在未来5-10年内预计将持续。

以下是详细的变化趋势分析：

核心驱动因素：为何市场容量在扩大？

市场容量的增长并非偶然,而是由几个关键下游应用领域的“军备竞赛”式需求共同推动的。

智能手机与消费电子：从“薄”到“精”

• 趋势：智能手机追求更轻、更薄、更高屏占比（全面屏、折叠屏），这直接要求PCB板层压更薄、重量更轻。
• 影响：
  • HDI板 (高密度互连板)：在高端智能手机中，HDI是标配，超薄铜箔是实现HDI精细线路（如0.1mm线宽/线距）和薄型化（如0.3mm甚至更薄）的基础，随着手机摄像头模组、射频模块等集成度越来越高，对HDI层数和线宽精度的要求也在提升，从而拉动了对6μm及以下超薄铜箔的需求。
  • 柔性电路板 (FPC)：折叠屏手机的诞生是FPC市场的“超级催化剂”，折叠屏的铰链部分需要反复弯折，对FPC的耐弯折性、可靠性和轻薄性提出了前所未有的要求，这直接催生了对压延铜箔的需求，尤其是超薄压延铜箔（≤6μm），因为它具有更优的延展性和抗疲劳性。

汽车电子：从“功能”到“智能”

• 趋势：汽车正从机械产品转变为“四个轮子上的数据中心”，电动化、智能化、网联化带来了电子电气架构的巨大变革。
• 影响：
  • ADAS (高级驾驶辅助系统) 和自动驾驶：激光雷达、毫米波雷达、摄像头等传感器数量激增，需要处理大量高速数据，这催生了高频高速PCB的需求，用于车载信息娱乐系统、域控制器等。
  • 电动汽车：动力电池管理系统、电控单元、车载充电机等都需要大量高可靠性PCB。
  • 对铜箔的要求：这些应用不仅需要超薄铜箔来实现轻量化和高密度集成，还需要高频高速特性（如低粗糙度铜箔，Low Profile Copper Foil, LCPF）来保证信号完整性，汽车对可靠性的要求极高，对铜箔的耐热性、耐腐蚀性也提出了挑战，预计未来几年，汽车电子将成为超薄铜箔需求增长最快的领域之一。

数据中心与云计算：从“集中”到“高速”

• 趋势：全球数据量爆炸式增长，推动数据中心向更高算力、更低延迟、更低功耗的方向发展。
• 影响：
  • 服务器/交换机主板：为了处理更高速的数据（如400G, 800G甚至1.6T光模块），服务器主板需要更高层数、更精细的线路和更强的信号完整性。
  • 对铜箔的要求：超薄铜箔（<6μm）和低轮廓铜箔成为主流，它们可以实现更精细的蚀刻，减少信号损耗，并满足板件轻薄化的需求，为了满足高散热需求，超厚铜箔（用于电源模块）和金属基板（如铝基板）的需求也在同步增长，但超薄铜箔在高速数字电路中的核心地位无可替代。

AI服务器与高性能计算：算力需求的“终极推手”

• 趋势：以ChatGPT为代表的生成式AI引爆了对AI服务器的需求，AI芯片（如GPU）功耗巨大（数千瓦），数据传输速率极高。
• 影响：
  • PCB基板：AI服务器的主板和加速卡PCB通常是“顶级配置”，层数极高（20层以上），使用大量超薄铜箔以满足高密度布线和阻抗控制的要求。
  • 封装基板：芯片的先进封装（如2.5D/3D封装）是AI芯片性能的关键，这些封装基板使用的是电子级电解铜箔，其线宽/线距已进入微米级别，对铜箔的表面粗糙度、均匀性和纯度要求极高，超薄化是必然趋势，这是技术壁垒最高、附加值最高的细分市场之一。

技术发展趋势：产品形态的演变

市场容量的增长也伴随着产品技术的迭代。

1. 持续向“超薄化”迈进：

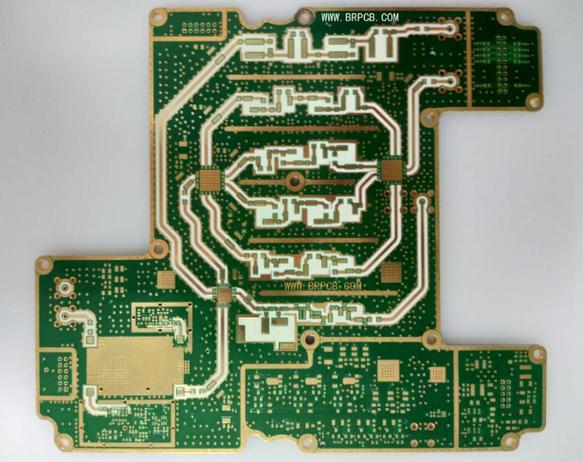

   （图片来源网络，侵删）
   • 主流：目前6μm铜箔已成为高端HDI和FPC的常规用料。
   • 前沿：5μm、3μm甚至更薄的铜箔正在研发和逐步导入量产，更薄的铜箔意味着更轻的重量、更低的成本（蚀刻掉的铜更少）和更精细的线路，是满足下一代电子产品需求的必然选择。

2. “高频高速化”成为标配：

   • 低轮廓铜箔：通过特殊的处理工艺，使铜箔表面粗糙度大幅降低，从而减小信号在传输过程中的“集肤效应”损耗，保证信号完整性，这是5G、数据中心、AI服务器等领域的“刚需”。

3. 材料多元化与功能复合化：

   • 压延铜箔 vs. 电解铜箔：在FPC领域，压延铜箔因其优异的延展性占据主导，且超薄化趋势明显，在HDI和硬板领域，电解铜箔因其成本优势和可控的晶粒结构，通过技术改进（如LCPF）也能满足高频高速需求。
   • 复合铜箔：这是近年来最热门的技术方向之一，通过在PET/PI等高分子膜上镀铜，形成“三明治”结构的复合铜箔，其优势是超轻、超薄、高安全性（无枝晶穿刺），虽然目前良率、成本和工艺成熟度仍是挑战，但一旦技术突破，将对传统电解铜箔市场格局产生颠覆性影响，并创造巨大的增量市场。

市场容量变化趋势总结

未来展望与挑战

• 机遇：随着AI、6G、自动驾驶、元宇宙等概念的落地，未来对算力、连接速度和设备形态的要求只会更高，这将为超薄铜箔市场提供源源不断的需求。
• 挑战：
  1. 技术壁垒：生产超薄、低轮廓、高一致性铜箔的核心技术和专利仍掌握在少数国际巨头手中，新进入者面临高研发门槛。
  2. 资本开支：建设一条先进的铜箔生产线需要巨额投资。
  3. 价格波动：铜价作为主要原材料，其价格波动直接影响企业利润。
  4. 替代风险：复合铜箔等新材料技术的成熟，可能会对传统电解铜箔市场构成长期威胁。

PCB超薄铜箔市场容量正处在一个由技术创新和下游需求共同驱动的黄金增长期,其趋势是明确的：更薄、更精、更轻、更高性能，对于市场参与者而言，谁能率先在超薄化、高频化技术以及可能的下一代材料（如复合铜箔）上取得突破，谁就能在未来的市场竞争中占据主导地位，中国作为全球最大的电子制造基地，其本土铜箔企业的崛起将是重塑全球市场格局的关键力量。
