半导体封装材料前景如何？创新方向在哪？

摘要： 半导体封装材料行业正处于一个前所未有的黄金发展期，前景极其广阔，这主要是由下游半导体产业的持续升级、新技术的迭代以及地缘政治因素共同驱动的，核心驱动力：为什么前景如此广阔？技术迭代...

半导体封装材料行业正处于一个前所未有的黄金发展期，前景极其广阔，这主要是由下游半导体产业的持续升级、新技术的迭代以及地缘政治因素共同驱动的。

核心驱动力：为什么前景如此广阔？

技术迭代：先进封装成为摩尔定律延续的关键路径

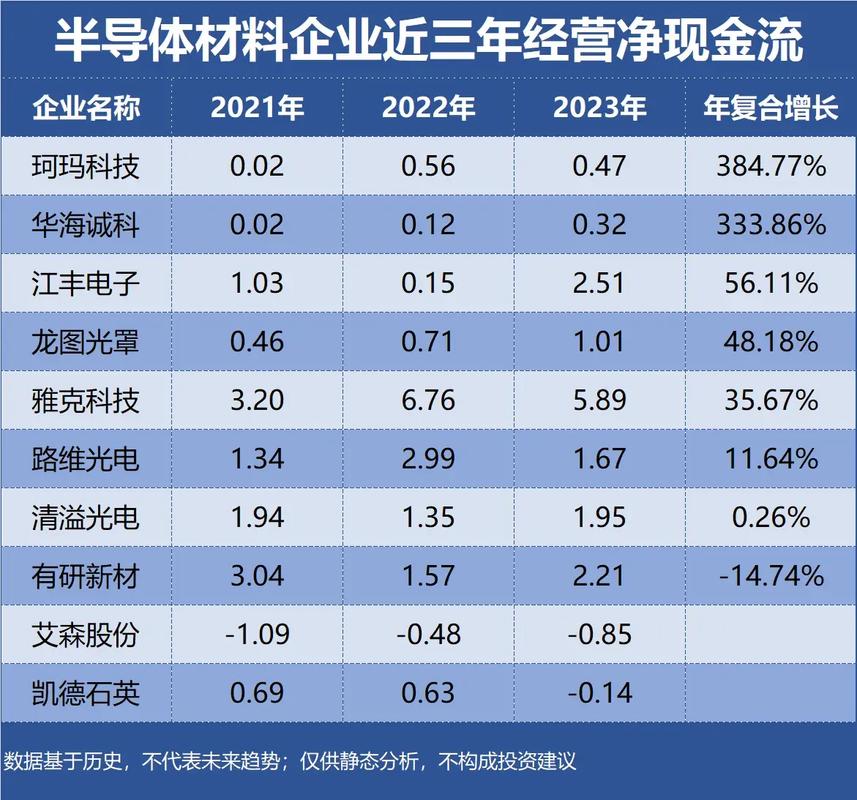

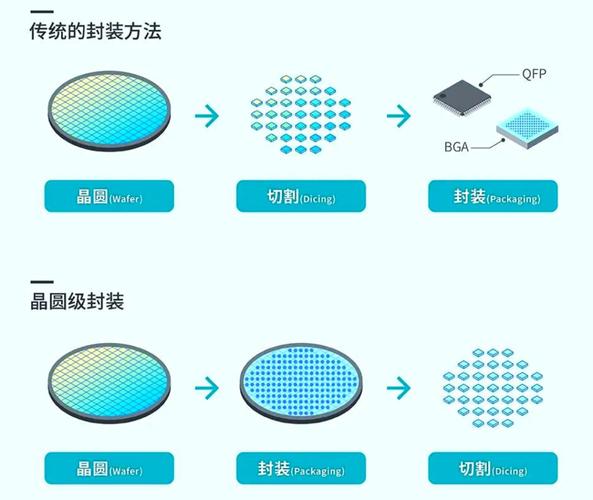

传统的摩尔定律（单纯通过缩小晶体管尺寸来提升性能）已逐渐逼近物理极限，为了继续提升芯片性能、降低功耗和成本，先进封装技术，如 2.5D/3D 封装、扇出型封装、晶圆级封装等，成为了延续摩尔定律的“第二曲线”。

• 对材料提出新要求：这些先进封装技术对封装材料的要求远高于传统封装。
  • 高密度互连：需要更高导热、更低介电常数的 基板材料（如 ABF载板、硅中介层）和 封装材料。
  • 3D堆叠：需要高可靠性、低应力的 底部填充胶 和 芯片粘接材料。
  • 异构集成：需要能够粘接不同材质芯片的 底部填充胶 和 界面材料。

应用需求：下游市场的强劲拉动

半导体封装材料的需求最终来自终端应用,而这些应用正在蓬勃发展。

• 人工智能与高性能计算：以 ChatGPT 为代表的 AI 大模型，需要搭载大量 GPU、TPU 等 AI 芯片的计算卡，这些芯片普遍采用 5D/3D 封装（如英伟达的 H100/B100），对 高密度 ABF 载板、高性能 散热材料（如 TIM、导热凝胶）的需求呈指数级增长。
• 5G 通信与数据中心：5G 基站、服务器、交换机等设备需要更高频率、更高带宽的芯片，推动 扇出型封装 和 射频封装 的发展，这增加了对 封装基板 和 高频材料 的需求。
• 新能源汽车：汽车电动化和智能化趋势，带动了 功率半导体（IGBT、SiC、GaN）和 车规级芯片 的需求，这些芯片对封装的 可靠性（耐高温、耐振动）、散热性能 和 小型化 要求极高，从而拉动了 高性能环氧模塑料、导热界面材料 和 芯片粘接材料 的市场。
• 消费电子：智能手机、笔记本电脑、可穿戴设备等追求更轻薄、更长续航，推动 SiP（系统级封装） 技术的普及，增加了对 封装基板 和 底部填充胶 的需求。
• 物联网 与工业互联网：无数传感器和边缘计算节点的部署，需要低成本、小型化的封装解决方案。

地缘政治：供应链安全与国产化替代

全球半导体产业链格局正在重塑,各国都在强调供应链安全和自主可控。

• 国产化替代浪潮：以中国为代表的半导体制造大国，正在全力攻克芯片设计和制造环节，但上游的 材料、设备、EDA 仍是短板，在中美科技竞争的背景下，半导体封装材料的国产化替代已成为国家战略层面的重要任务，为国内材料企业提供了巨大的市场机遇和政策支持。
• 供应链多元化：国际大厂（如日、美、欧）也在寻求供应链的多元化，这为具备技术实力的新兴企业提供了进入全球市场的机会。

关键细分材料领域的前景分析

封装材料种类繁多,以下是几个最具增长潜力的细分领域：

封装基板

• 前景：最核心、增长最快的材料之一，特别是随着先进封装的爆发，ABF 载板 的需求急剧增加，目前市场高度集中于日本少数几家厂商（如 ibiden, Shinko, Mektron），国产替代空间巨大。
• 挑战：技术壁垒极高，涉及精细线路加工、材料配方、良率控制等，是国产化难度最大的环节之一。

引线框架

• 前景：传统封装的基石，市场巨大且稳定，虽然先进封装会部分替代其市场份额，但在成本敏感的中低端封装领域，引线框架仍将长期占据主导地位，新能源汽车功率器件的发展也带动了高性能铜基引线框架的需求。
• 挑战：竞争激烈，利润率相对较低，企业需要通过规模效应和技术升级（如高精度、高导电性）来提升竞争力。

环氧模塑料

• 前景：用量最大、不可或缺的封装材料，随着芯片对散热和可靠性要求的提高，高导热 EMC 的需求正在快速增长，用于射频器件的 低介电常数 EMC 也是一个重要方向。
• 挑战：技术成熟，但高端配方（如高导热、低应力）仍被国际巨头（如住友电木、日立化成）垄断。

芯片粘接材料

• 前景：种类多样，应用广泛，包括 导电胶、非导电胶 和 焊锡膏，在先进封装中，用于连接芯片和基板的 芯片粘接材料 对可靠性和散热性要求极高，无铅焊料也是环保趋势下的重要方向。
• 挑战：不同应用场景对材料的性能要求差异巨大，需要精准的配方研发。

导热界面材料

• 前景：“卡脖子”环节，增长潜力巨大，随着芯片功耗急剧增加（尤其是 AI 芯片），散热成为封装和系统设计的核心瓶颈，TIM 用于填充芯片与散热器之间的微小空隙，是热管理的关键。
• 挑战：对导热系数、可靠性、施工工艺要求极高，高端市场长期被 3M、Henkel、Shin-Etsu 等国际巨头垄断。

底部填充胶

• 前景：先进封装的“刚需”材料，在倒装芯片封装中，BFC 用于填充芯片与基板之间的缝隙，提供机械支撑、缓解热应力、提高可靠性，随着倒装芯片和 3D 封装的普及，其需求将持续增长。
• 挑战：对流动性和可靠性要求苛刻，是国产化的重要方向。

面临的挑战与风险

尽管前景光明,但行业也面临诸多挑战：

1. 技术壁垒高：高端封装材料的研发周期长、投入大、技术积累要求高，新进入者难以在短期内突破。
2. 认证周期长：芯片封装材料需要经过下游客户（如台积电、日月光、英伟达等）长达1-2年的严格验证，一旦进入供应链，更换成本极高，形成了客户粘性。
3. 资本投入大：建厂、购买设备、研发都需要巨额资金，对企业的资金实力是巨大考验。
4. 价格竞争激烈：在中低端市场，价格战激烈，利润空间被压缩。
5. 供应链波动：部分关键原材料（如特种环氧树脂、球形硅微粉）的供应也可能成为制约因素。

总结与展望

半导体封装材料的前景是“需求旺盛、结构升级、国产加速”。

• 长期来看，随着 AI、5G、新能源汽车等新兴应用的持续渗透，以及先进封装技术的不断演进，整个封装材料市场将保持稳健增长。
• 结构上，市场重心将从传统封装材料向 先进封装材料（如 ABF 载板、高导热 EMC、高性能 TIM）转移，这些高附加值材料的增长速度将远超行业平均水平。
• 格局上，国产化替代是不可逆转的趋势，虽然短期内国际巨头仍将主导高端市场，但在国家政策扶持和市场需求的驱动下，一批具有核心技术实力的中国企业正在快速崛起，有望在未来 5-10 年内在部分细分领域实现突破，重塑全球供应链格局。

对于投资者和从业者而言,这是一个充满机遇与挑战的赛道，关注那些在 ABF 载板、高导热材料、先进封装胶水 等领域具备核心技术、能够切入头部客户供应链的企业，将是把握未来半导体封装材料行业增长红利的关键。
