EDA现状如何？未来趋势走向何方？

摘要： 第一部分：EDA的现状分析当前,EDA行业正处于一个由多重因素驱动的变革期，其现状可以概括为以下几个核心特点：市场格局高度集中，形成“三足鼎立”之势全球EDA市场被美国三大巨头牢牢...

第一部分：EDA的现状分析

当前,EDA行业正处于一个由多重因素驱动的变革期，其现状可以概括为以下几个核心特点：

市场格局高度集中，形成“三足鼎立”之势

全球EDA市场被美国三大巨头牢牢掌控：

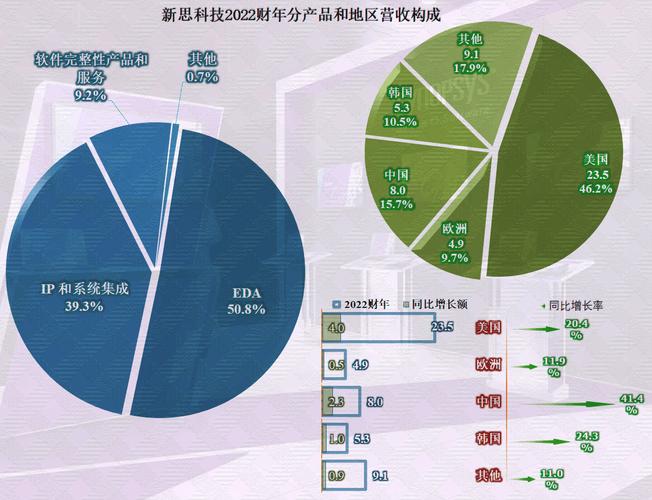

• Synopsys (新思科技)：在设计前端（如综合、验证、IP核）和半导体IP领域占据绝对领先地位，其Verilog-XL、VCS、Design Compiler、PrimeTime等产品是业界的黄金标准。
• Cadence (铿腾电子)：在PCB设计、先进封装和部分验证领域实力强劲，其Innovus（数字后端）、JasperGold（形式验证）、Allegro（PCB）等产品深受客户信赖。
• Siemens EDA (原Mentor Graphics，西门子子公司)：在物理验证（如Calibre DRC/LVS）、测试（如Tessent）和系统级设计方面具有传统优势。

这三家巨头合计占据了全球超过70%的市场份额，形成了强大的技术和生态壁垒，还有一些专注于特定领域的玩家，如Ansys（多物理场仿真）、ASML（光刻机仿真软件）等。

AI技术深度融入，成为EDA的核心驱动力

人工智能和机器学习正在从根本上改变EDA的工作方式：

• 设计优化：利用AI进行布局布线、功耗分析、时序收敛等，可以找到比传统算法更优的解决方案，大大缩短设计周期。
• 验证加速：AI被用于生成更高效的测试用例、预测潜在的设计缺陷，并加速仿真过程。

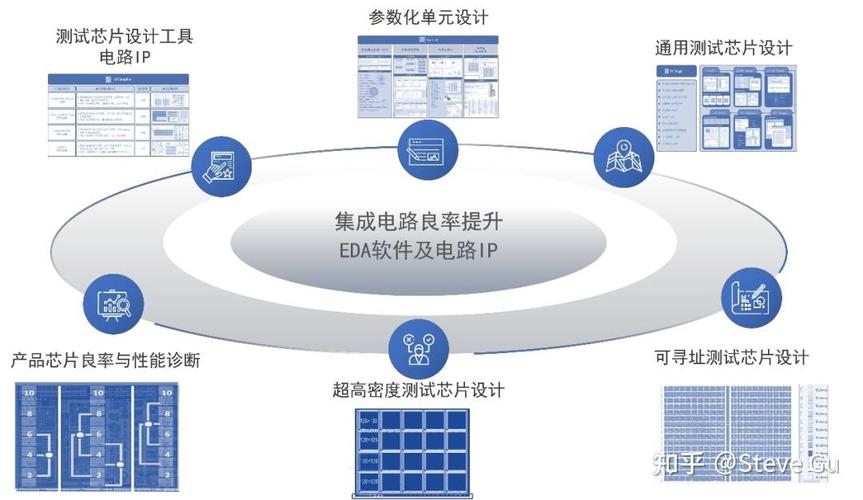

• 制造良率提升：通过分析海量的制造数据，AI可以预测并补偿工艺偏差，提高芯片的良率。
• 新范式探索：如Google利用AI进行芯片布局，其设计的芯片在性能和功耗上均优于人类专家，展示了AI在EDA领域的巨大潜力。

面向“摩尔定律”和“超越摩尔定律”的双重挑战

EDA工具必须同时应对两条技术路线：

• 延续摩尔定律：随着制程节点进入3nm、2nm甚至更先进阶段，芯片设计面临前所未有的复杂性，EDA需要解决极紫外光刻工艺的建模、FinFET/CFET等新器件的建模、以及物理效应（如寄生效应、热效应）的精确仿真等问题。
• 超越摩尔定律：当单纯缩小晶体管尺寸变得困难时，行业转向了Chiplet（芯粒）、先进封装（如2.5D/3D封装）、异构集成等方向，这要求EDA工具具备系统级设计、多芯片协同设计、以及支持不同工艺、不同材料的芯粒的统一验证和封装分析能力。

安全性与开源生态的崛起

• 硬件安全：随着芯片安全问题的日益突出（如硬件木马、侧信道攻击），EDA工具集成了更多的安全分析功能，在设计早期就进行安全评估和加固。
• 开源EDA的挑战：以OpenROAD、OpenROAD-pdks、Magic、Xschem为代表的开源EDA工具正在快速发展，虽然目前在先进节点上尚无法与商业巨头抗衡，但在教育、研究和特定领域（如RISC-V生态）中扮演着越来越重要的角色，为行业带来了新的活力和可能性。

第二部分：EDA的未来发展趋势

展望未来,EDA的发展将围绕以下几个核心趋势展开：

“AI for EDA”与“EDA for AI”的双向奔赴

这是未来最明确、最核心的趋势。

• AI for EDA (智能化)：AI将不再仅仅是工具的辅助，而是成为EDA的核心引擎，未来EDA平台将是一个“AI设计副驾”，能够理解工程师的自然语言指令，自主完成复杂的设计任务，实现设计的自动化和智能化，这将彻底改变芯片工程师的工作模式。
• EDA for AI (为AI而设计)：随着AI/ML模型（尤其是大语言模型）的规模和复杂度指数级增长，专门为AI芯片优化的EDA工具将成为刚需，这包括：
  • 专用架构支持：针对稀疏化、量化、低精度计算等AI模型的特性进行优化。
  • 内存墙突破：设计能高效处理海量数据流和模型参数的片上/片外存储架构。
  • 能效比优化：将AI模型的能效比作为首要设计目标，而非仅仅是性能。

“芯粒”与“系统级设计”成为新战场

Chiplet-based Design将成为主流EDA解决方案的核心。

• 统一设计平台：未来的EDA工具将提供一个统一的平台，让工程师能够像搭乐高一样，轻松地设计、验证和集成来自不同工艺、不同供应商的芯粒。
• 先进封装协同设计：EDA工具将实现芯片设计与封装设计的深度融合，在进行芯片逻辑设计的同时，就考虑到封装的信号完整性、电源完整性和热管理，实现真正的“Co-Design”。
• “芯粒”IP生态：围绕标准化的芯粒接口（如UCIe），EDA工具将支持一个繁荣的芯粒IP市场，设计师可以像调用软件库一样调用成熟的芯粒功能模块。

云原生与EDA的深度融合

云计算将重塑EDA的交付和使用模式。

• 弹性算力：芯片设计，尤其是后端设计和仿真，是计算密集型的，云平台可以提供近乎无限的弹性算力，让企业按需使用，大大降低硬件采购成本。
• 协同设计：基于云的EDA平台可以实现全球团队、跨公司的实时协同设计，打破地域限制。
• 软件即服务：EDA将以SaaS（软件即服务）的形式提供，用户通过浏览器即可访问强大的设计工具，无需在本地安装和维护复杂的软件，Synopsys的Cadence Cloud和Siemens的云平台都在朝这个方向布局。

数据驱动与闭环设计

EDA将从一个“设计工具”演变为一个“智能数据平台”。

• 数据闭环：EDA工具将打通设计、制造、测试的数据链路，设计阶段产生的数据可以反馈给制造工艺，制造过程中的数据又可以用来优化下一代EDA工具的模型，形成一个持续学习和优化的闭环。
• 预测性分析：通过分析历史项目数据，AI可以预测当前设计项目可能遇到的风险（如时序违例、功耗超标），并给出预防性建议，实现“未卜先知”。

开源EDA生态的持续壮大与专业化

虽然商业EDA巨头地位稳固,但开源EDA将在特定领域扮演更重要的角色。

• 教育与人才培养：开源EDA是培养下一代芯片工程师的最佳途径，降低了学习门槛。
• 新兴领域和初创公司：对于RISC-V等开源指令集架构，以及一些追求成本敏感和定制化的初创公司，开源EDA提供了一条可行的替代路径。
• 填补空白：开源EDA可能会在商业巨头相对薄弱的领域（如特定模拟工具、开源PDK等）取得突破。

安全与可信EDA的构建

硬件安全将从“事后检测”变为“事前设计”。

• 内生安全设计：EDA工具将内置安全分析模块，在设计初期就植入安全机制，如硬件加密、可信执行环境等。
• 供应链安全：随着IP核的广泛使用，确保第三方IP的安全性至关重要，EDA工具将提供IP溯源、漏洞扫描等功能，构建可信的芯片供应链。

EDA的现状是高度集中、AI赋能、挑战巨大，而其未来发展趋势则清晰地指向了智能化、系统化、云化、数据化和安全化。

对于中国而言,EDA是“卡脖子”的关键领域，未来的EDA竞争，不仅是技术算法的竞争，更是生态系统、数据积累、人才储备和产业协同的综合较量，无论是商业巨头还是开源社区，谁能更好地驾驭AI、芯粒和云计算这三大浪潮，谁就能在未来的EDA格局中占据制高点，从而为整个半导体产业的创新提供最坚实的基础。
