EDA技术现状如何？未来趋势又在哪里？

摘要： EDA的技术现状当前，EDA技术已经进入了一个高度复杂、系统化和智能化的时代,其现状可以从以下几个维度来理解：核心技术领域EDA技术已经形成了一个完整的工具链,覆盖了IC设计的各个...

EDA的技术现状

当前，EDA技术已经进入了一个高度复杂、系统化和智能化的时代,其现状可以从以下几个维度来理解：

核心技术领域

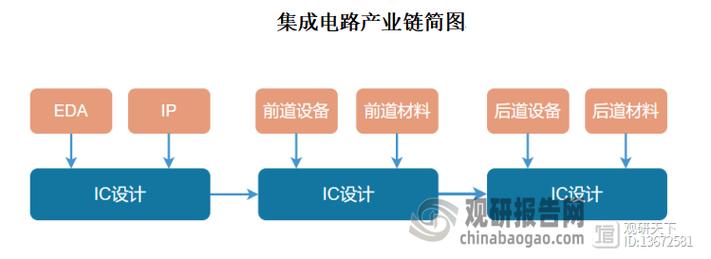

EDA技术已经形成了一个完整的工具链,覆盖了IC设计的各个环节：

• 前端设计:

  • 系统级设计与验证: 以SystemC、UVM（Universal Verification Methodology）和SystemVerilog为基础，进行高层次的建模、架构探索和功能验证，这是当前验证工作的主流，占用了项目超过50%的时间和资源。
  • 逻辑综合与优化: 将RTL（Register-Transfer Level）代码转换为门级网表，并针对时序、面积、功耗进行优化，Synopsys的DC、Cadence的Genius是此领域的王者。
  • 物理设计: 包括布局、布线、时钟树综合等，将逻辑网表转化为实际的物理版图，这是连接设计与制造的关键环节,技术壁垒极高。

• 后端设计与制造:

  • 可制造性设计: 在设计阶段就考虑工艺的制造能力，通过规则检查、修正和优化，确保设计能够被成功制造出来，随着工艺节点不断缩小,DFM的重要性日益凸显。
  • 先进工艺支持: EDA工具是支持7nm、5nm、3nm及以下先进工艺节点的关键，这涉及到复杂的物理效应建模，如寄生参数提取、光刻效应校正等。
  • 封装与测试: 随着Chiplet（芯粒）等先进封装技术的兴起，EDA工具也开始支持2.5D/3D封装的协同设计和测试。

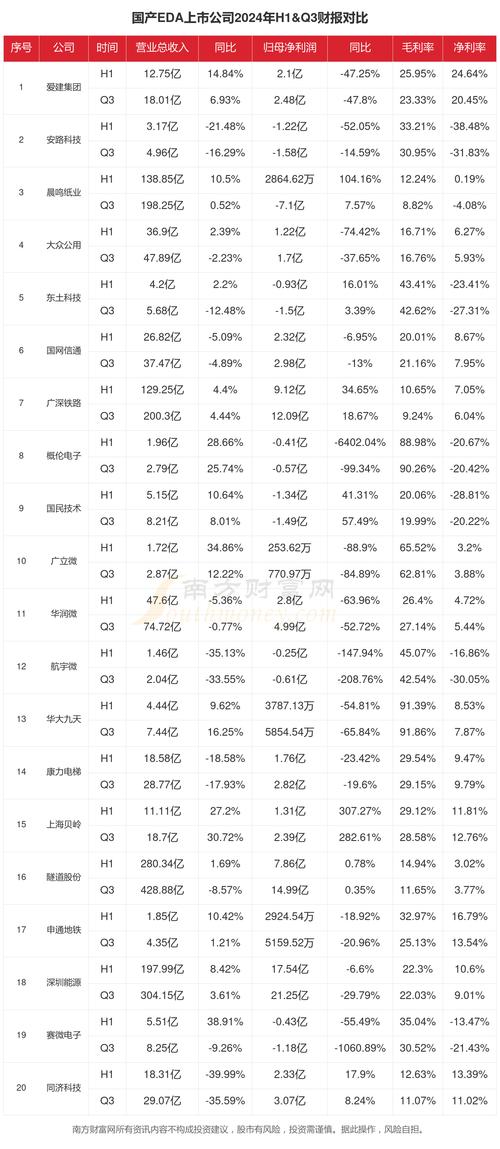

市场格局：高度集中的“三巨头”

EDA市场呈现出极高的寡头垄断格局,主要由三家美国公司主导：

• Synopsys (新思科技): 在逻辑综合、验证、IP核、光学解决方案等领域占据绝对优势。
• Cadence (铿腾电子): 在模拟/混合信号设计、PCB设计、系统级封装等领域实力雄厚。
• Siemens EDA (原Mentor Graphics, 西门子子公司): 在PCB、硬件仿真、物理验证等方面表现强劲。

这三家巨头占据了全球超过70%的市场份额,形成了强大的技术生态和客户粘性。

当前面临的主要挑战

• “摩尔定律”放缓的物理极限: 当工艺节点进入3nm及以下，量子隧穿效应、功耗密度过高等物理问题日益严重,传统的设计方法学面临巨大挑战。
• 设计复杂度指数级增长: 芯片集成度（如从几十亿晶体管到千亿晶体管）、异构集成（CPU+GPU+AI加速器+内存等）和先进封装带来的设计复杂度呈爆炸式增长,对EDA工具的性能和智能化水平提出了前所未有的要求。
• 成本与周期压力: 一颗先进制程芯片的设计成本已高达数亿美元，设计周期长达2-3年，如何降低成本、缩短周期是所有芯片公司面临的共同难题。
• 数据安全与供应链安全: 在全球化背景下，EDA工具作为供应链的一环,其安全性和自主可控性成为各国关注的焦点。

EDA的未来发展趋势

面对挑战,EDA技术正朝着以下几个核心方向演进：

AI与机器学习的深度融合

这是未来EDA最重要、最确定性的趋势,AI正在从辅助工具演变为EDA的核心引擎。

• 智能优化与探索: 利用强化学习、遗传算法等AI技术，在庞大的设计空间中自动寻找最优解，在布局布线阶段，AI可以比传统算法更快地找到更优的布局方案,显著缩短设计周期。
• 智能验证: AI可以自动生成高效的测试用例，预测和定位设计缺陷，甚至通过学习历史数据来预判验证的难点，实现“验证即服务”。
• 物理效应预测与修正: 利用机器学习模型快速预测和修正光刻、刻蚀等工艺过程中的物理偏差，替代传统的、耗时耗力的物理仿真。
• 自主设计: 这是EDA的终极梦想之一，目标是让AI能够根据高层次的设计规格（如“我要一个低功耗、高性能的AI芯片”），自动完成从架构到版图的全流程设计，Google的“芯片设计机器人”已在此领域进行了初步探索。

面向“后摩尔时代”的新范式

当传统 scaling（尺寸缩小）遇到瓶颈,EDA必须支持新的技术路线。

• 芯粒系统集成: Chiplet技术通过将不同工艺、不同功能的芯片模块化封装在一起，实现“类摩尔”的集成，EDA需要提供全新的工具链，支持芯粒间的互连设计、Die-to-Die接口验证、2.5D/3D封装的热管理和信号完整性分析。
• 新材料与新器件: 碳纳米管、二维材料、铁电存储器等新材料和器件的出现，将颠覆传统的CMOS设计流程，EDA必须建立新的物理模型、设计规则和仿真方法。
• 芯粒与先进封装协同设计: EDA工具需要能够同时进行芯粒的逻辑设计和物理封装设计，实现真正的“系统级芯片”设计。

云原生与EDA即服务

• 云端化: 将庞大的EDA计算任务迁移到云端，可以提供近乎无限的弹性算力,解决企业自建昂贵计算中心的成本问题。
• SaaS化: EDA工具将以“软件即服务”的模式提供，用户按需订阅，降低了使用门槛,促进了协同设计和IP复用。
• 平台化: 未来的EDA将不再是一个个孤立的工具，而是一个集成了设计、验证、仿真、数据管理于一体的云上协作平台,实现全流程的数字化和智能化管理。

开源EDA的崛起与生态构建

为了打破“三巨头”的垄断,开源EDA正成为一股不可忽视的力量。

• 代表项目: Google的OpenROAD、SkyWater PDK，以及学术界和社区推动的OpenROAD、OpenLane、Magic、Icarus Verilog等。
• 目标: 构建一个完全开源、透明、可定制的EDA工具链，降低芯片设计的门槛，尤其是在教育和RISC-V等开放生态中。
• 挑战: 开源EDA目前在性能、易用性和工艺支持上与商业巨头仍有较大差距，但其发展速度很快,正在从数字后端向全流程渗透。

数据驱动与闭环设计

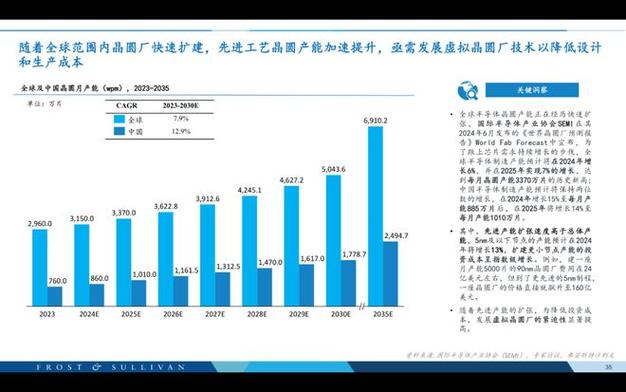

• 数据孪生: 为芯片创建一个虚拟的数字孪生体，在云端进行仿真、测试和优化，将结果反馈到物理设计中，形成“设计-仿真-制造-反馈”的闭环。
• 大数据分析: 通过分析海量的设计数据、制造数据和测试数据，持续优化PDK（工艺设计套件）和EDA工具本身，使其更智能、更贴近实际制造。

EDA的未来正站在一个十字路口，它不仅要继续攻克先进工艺的物理极限，更要拥抱AI、云和开源等新技术，从“辅助工具”进化为“智能伙伴”，以应对“后摩尔时代”芯片设计的巨大挑战,EDA的自主可控也成为全球半导体产业竞争的战略制高点。
