X射线衍射仪现状如何？未来趋势又在哪里？

摘要： X射线衍射仪的现状当前市场上的X射线衍射仪技术已经非常成熟，但不同厂商和型号在性能、自动化程度和应用方向上差异显著,现状可以概括为以下几个特点：技术成熟，主流为粉末衍射仪市场主导：...

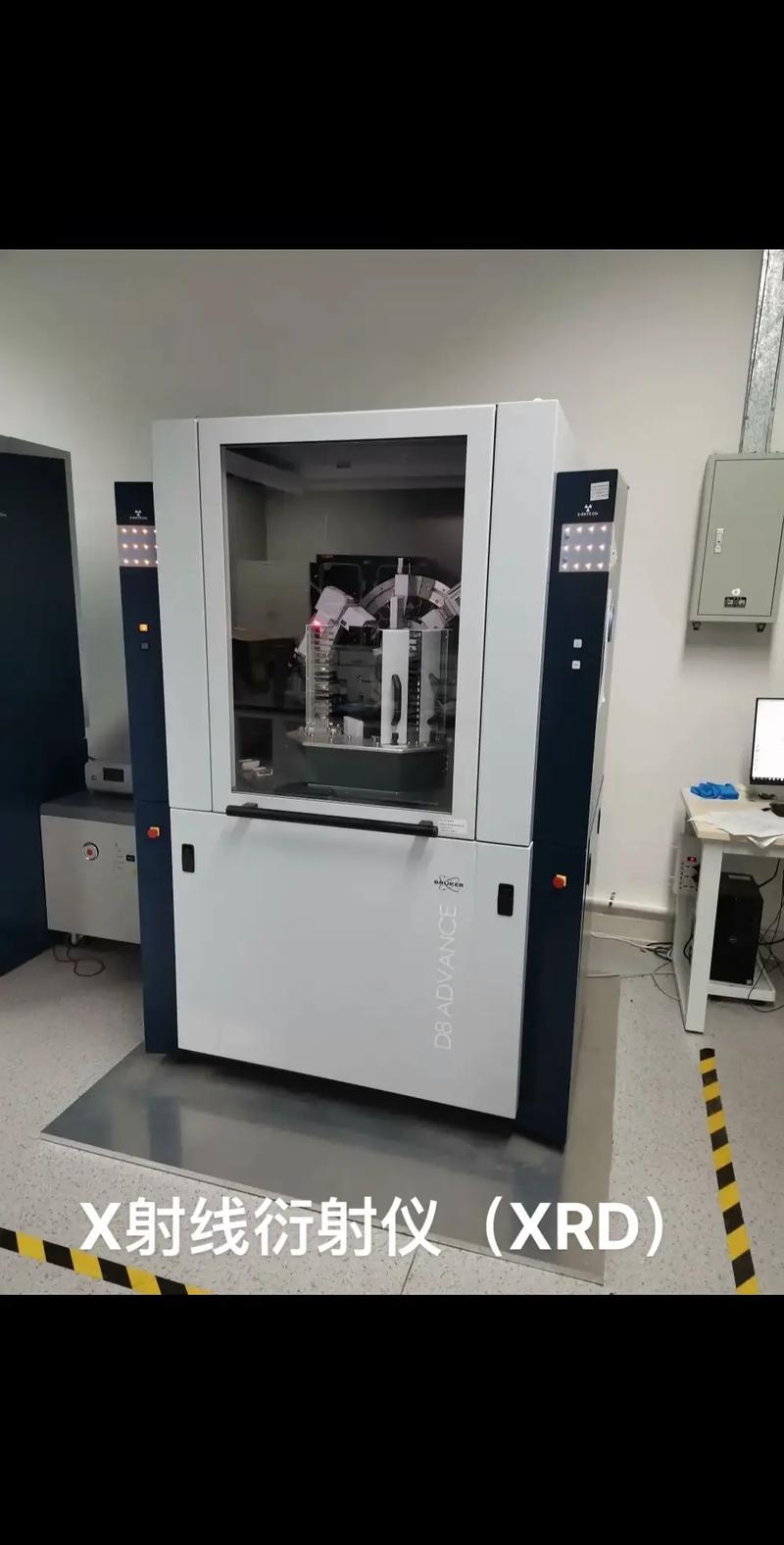

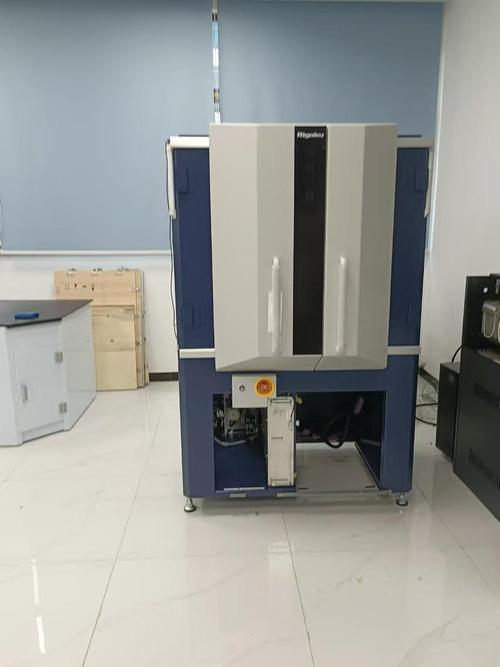

X射线衍射仪的现状

当前市场上的X射线衍射仪技术已经非常成熟，但不同厂商和型号在性能、自动化程度和应用方向上差异显著,现状可以概括为以下几个特点：

技术成熟，主流为粉末衍射仪

• 市场主导：实验室最常见的是粉末X射线衍射仪，用于物相鉴定、定量分析、晶粒尺寸和微观应变计算等。
• 核心技术稳定：基本原理（布拉格衍射）和核心部件（X射线源、测角仪、探测器）的设计已经非常稳定。
• 高度自动化：现代衍射仪普遍实现了全自动操作，包括样品自动交换器、自动狭缝调节、自动对焦等,大大提高了分析效率和可重复性。

核心部件的持续优化

• X射线源：
  • 传统密封管：仍是主流，以其稳定、可靠、成本适中而广泛应用。
  • 旋转阳极：提供更高的X射线强度，适用于对信号强度要求高的实验，如原位、薄膜分析等，但需要水冷,运行成本较高。
  • 微焦斑光源：近年来发展迅速，焦斑尺寸可小至10-50微米，其优点是极高的亮度和平行光束，特别适合小样品、微区分析（如拉曼-XRD联用）和高分辨率薄膜测量。
• 探测器：
  • 闪烁计数器/正比计数器：传统的点探测器，逐点扫描，速度较慢,但灵敏度高。
  • 位置敏感探测器：这是当前的一大趋势。一维阵列探测器（如 HyPix-3000, Vantec-500）可以同时接收一个2θ范围内的衍射信号，将单次扫描时间从分钟级缩短到秒级，极大地提高了数据采集效率,尤其适用于高通量筛选和原位实验。
  • 二维探测器（如 Pilatus, Eiger）：可以一次性捕获一个大的倒易空间区域，形成二维衍射图，这对于织构分析、应力分析、粉末衍射的快速数据采集和未知物相筛查具有独特优势。
• 光学系统：
  • 单色器：用于去除Kβ辐射和连续背景,提高峰背比。
  • 索拉狭缝：用于控制平行度,提高分辨率。
  • Göbel镜：用于将发散的X射线束转化为高度平行和聚焦的束斑,常用于微区分析和薄膜测量。

智能化与软件生态

• 强大的分析软件：Bruker (Topas, DIFFRAC.EVA), PANalytical (HighScore Plus), Rigaku (PDXL) 等厂商都提供了功能强大的分析软件集，涵盖了从数据采集、物相检索、全谱拟合（Rietveld精修）到结构模拟的全流程。
• 用户友好性提升：软件界面越来越直观，操作流程简化，并集成了大量的标准数据库（如ICDD PDF-4+）,使得非专业背景的用户也能上手操作。
• 标准化与合规性：软件在制药、材料质量控制等领域满足严格的法规要求（如21 CFR Part 11）,提供审计追踪功能。

X射线衍射仪的未来趋势

随着科学研究的深入和对材料性能要求的提高，XRD技术正朝着更快、更强、更智能、更原位的方向发展。

速度与通量的革命：高速探测器与数据采集

• 阵列探测器的普及与升级：一维和二维探测器将成为标配，数据采集速度将持续提升，实现“秒级”甚至“毫秒级”的全谱采集，这对于高通量筛选（如催化材料、电池材料库的快速表征）和捕捉快速动力学过程至关重要。
• 数据量激增：高速采集带来了海量数据，这对数据处理和分析软件提出了新的挑战，也催生了人工智能和机器学习的应用。

智能化与自动化：AI赋能

• AI驱动的物相鉴定：传统的物相检索依赖于匹配算法，面对复杂混合物或未知物相时可能困难，AI可以通过深度学习模式识别，更快速、更准确地识别物相,甚至能发现被传统算法忽略的微量相。
• 自动化结构解析：结合Rietveld精修和AI，未来可能实现从原始数据到晶体结构模型的半自动化或全自动化解析,大大降低结构解析的门槛和时间。
• 智能实验设计：AI可以根据用户的研究目标，自动推荐最优的实验参数（如扫描范围、步长、时间）,以最高效的方式获得所需信息。

原位/工况表征：从静态到动态

这是当前最热门的趋势之一，研究者不再满足于对静态样品的分析，而是希望在材料真实的工作环境（高温、高压、反应气氛、电场、磁场等）下实时观察其结构演变。

• 原位XRD技术：
  • 原位反应：观察催化剂在反应过程中的相变、晶粒生长。
  • 原位电池：研究锂离子电池在充放电过程中正负极材料的结构变化、相变和应力演化,是开发高性能电池的关键。
  • 原位力学：研究材料在拉伸、压缩等受力条件下的微观结构响应。
  • 原位高温/低温：研究相变、烧结、薄膜生长等过程。
• 对仪器的要求：原位实验要求XRD仪具备高灵敏度（以捕捉微弱信号）、高速度（以捕捉快速过程）和高稳定性（以长时间连续工作）。

微区与表面分析：空间分辨率的提升

• 微焦斑XRD：随着光源和光学技术的发展，微区XRD的空间分辨率将继续提高，有望达到微米甚至亚微米级别，这对于研究复合材料、多相合金、矿物包裹体、生物组织等非均匀材料的局部结构至关重要。
• 掠入射XRD：主要用于分析薄膜、涂层等表面材料的结构和厚度信息，随着微束GIXD的发展，可以实现微区表面结构分析。
• 三维XRD成像（3D-XRD）：结合高能X射线和二维探测器，可以对大体积样品（如毫米级）进行非破坏性的三维结构重构，揭示材料内部的晶粒取向、应力分布和缺陷等信息。

多技术联用：数据融合与信息互补

单一技术往往无法提供材料的完整信息,XRD与其他技术的联用是必然趋势。

• XRD + 光谱：如与拉曼光谱、红外光谱联用,可以同时获得材料的晶体结构和化学键信息。
• XRD + 电子显微镜：如与SEM/TEM联用，可以在同一区域或附近获得材料的微观形貌和晶体结构信息，实现“形貌-结构”的完美对应。
• XRD + 小角散射：在同一个平台上同时提供材料的微晶结构（XRD）和纳米/介观尺度的结构信息（如孔道、尺寸分布等）。

新型光源的出现：同步辐射的补充与挑战

• 实验室XRD vs 同步辐射：同步辐射光源具有高亮度、高准直性、宽能谱等无可比拟的优势，是进行前沿原位、微区和时间分辨研究的首选。
• 趋势：实验室XRD仪将继续在日常分析、质量控制、教学普及等领域发挥核心作用，而同步辐射光源则作为国家级大科学装置，专注于解决实验室仪器难以企及的尖端科学问题，两者不是替代关系,而是互补关系。

X射线衍射仪正从一个“静态的物相鉴定工具”演变为一个“动态的材料结构分析仪”，未来的XRD仪将更快、更智能、更能模拟真实世界，为材料的设计、开发和性能优化提供前所未有的、深层次的结构信息。
